Как проверить питание на форсунках ваз 2110

Форсунки: как проверить и очистить не снимая с двигателя

Форсунка на инжекторном двигателе автомобиля играет определяющую роль в стабильности его работы. Она важна ничуть не меньше свечей зажигания или поршней, поскольку без грамотного впрыска топлива не произвести детонацию в строго заданный момент. Форсунка впрыскивает топливо в камеру сгорания двигателя в определенном объеме, что позволяет поддерживать максимально экономичный и производительный режим работы ДВС. Электронный блок управления автомобиля регулирует количество подаваемого форсункой топлива.

Признаки неисправности форсунок

1. Замедляется работа пусковых элементов двигателя, что особо ярко выражено при холодной погоде.

2. Возникновение провалов и неких подергиваний автомобиля в момент ускорения или смены переходных режимов.

3. Плохая динамика и снижение мощности в работе двигателя.

4. Увеличивается количество потребляемого топлива.

5. На холостом ходу двигатель автомобиля может неравномерно работать.

Чтобы избежать несвоевременного ремонта автомобиля, следует своевременно проверять работоспособность форсунок.

Самостоятельная проверка форсунок

Начнем с того, что автомобильные форсунки делятся на несколько типов, из которых в разное время широкое применение нашли два вида: механические форсунки и электромагнитные (электромеханические) инжекторы.

Электромагнитные форсунки имеют в основе специальный клапан, который осуществляет открытие и закрытие форсунки для подачи топлива под воздействием управляющего импульса ЭБУ двигателем. Механические форсунки открываются в результате роста давления топлива в форсунке. Добавим, что на современных авто зачастую устанавливаются электромагнитные устройства.

Чтобы проверить форсунки своими руками без снятия с машины можно воспользоваться несколькими способами. Наиболее простым и доступным способом, который позволяет быстро проверить инжекторные форсунки не снимая их с машины, является анализ шумов, издаваемых двигателем в процессе работы.

Проверка форсунок мультиметром

Добро пожаловать! Хотите узнать как проверить работает топливная форсунка или же нет? Если хотите то в таком случае при помощи вот этой статьи, вы сможете узнать для себя как правильно нужно проверять топливную форсунку на работоспособность. Проверка форсунки будет производится на инжекторных автомобилях «Самарского» семейства.

Проверка форсунок на работоспособность
Проверка подачи питания на форсунки
Проверка сопротивления обмоток форсунки
Дополнительные видео материалы

Когда нужно проверять форсунки на работоспособность? Они подлежат проверки, если:

Вы начали замечать то что из выхлопной трубы вашего автомобиля, стали выходить более токсичные вещества.
Еще при неисправностях форсунок работа двигателя на холостом ходу нарушается, то есть он может начать неустойчиво работать, холостые обороты могут так же плавать и ко всему этому обороты двигателя могут увеличиться при его работе на всё том же холостом ходу.
А так же из-за неисправных форсунок, машина будет хуже ехать.
К этой проблеме может так же добавиться, плохое запускание двигателя и повышенный расход топлива.

Как проверить форсунки на работоспособность на ВАЗ 2108-ВАЗ 21099?

Проверка всех форсунок на работоспособность:

Примечание! Работу по проверки форсунок, легче будет выполнить с помощником но можно и одному!

1) Сперва для их проверки, вам придется снять топливную рампу с установленными на ней форсунками, с автомобиля. (Как правильно снять рампу, см. в статье: «Замена топливной рампы»)

Читать еще: Замена стекла фары нива шевроле старого образца

2) Когда рампа будет снята и выведена из неудобного положения, подсоедините между собой колодку проводов и жгут рампы.

Примечание! После соединения колодки и жгута проводов, оденьте на аккумуляторную батарею клему «-», если она ранее снималась!

3) Далее опять же подсоедините между собой обе топливных трубки и после чего заверните при помощи гаечного ключа штуцеры которые их крепят.

4) Теперь подставьте под каждую форсунку по четыре мерных стакана или же если у вас таких нет, то в таком случае подставьте под них любую емкость на которой будет присутствовать мерная шакала.

Примечание! В то время пока вы будете держать на руках топливную рампу с подставленными под ней мерными стаканами, второй человек в это время пусть провернет двигатель стартером!

5) После того как ваш помощник провернет двигатель стартером, вы в это время следите за тем что бы все форсунки хорошо работали. А так же еще смотрите за тем, что бы из распылительной части форсунки топливо шло ровно без отклонений и в четыре струи, Как показано на рисунке ниже:

Примечание! После того как мерные стакана до необходимого вам уровня наполняться, попросите помощника выключить зажигание, а вы в это время просмотрите все мерные стаканы и убедитесь то что количества топлива в них совпадает. При несовпадении количества топлива, это будет говорить о том что какая то из всех четырех форсунок неисправна и она требует замены. (Как заменить форсунку, вы сможете прочесть в статье: «Замена топливных форсунок»). Еще в некоторых случаях форсунку можно будет просто прочистить и работа двигателя так же придет в норму! (Как прочистить от грязи топливную форсунку, см. в статье: «Чистка форсунок»)

6) Когда зажигание будет выключено, внимательно осмотрите все четыре форсунки на наличие дефектов.

Примечание! При выключенном зажигании, из распылительной части форсунок не должно быть заметно различных подтеков топлива, потому что это говорит о том что топливная форсунка не герметична и она требует замены!

Проверка подачи питания на форсунки:

Проверку нужно производить в том случае, если какая либо форсунка после включения зажигания вообще не работает.

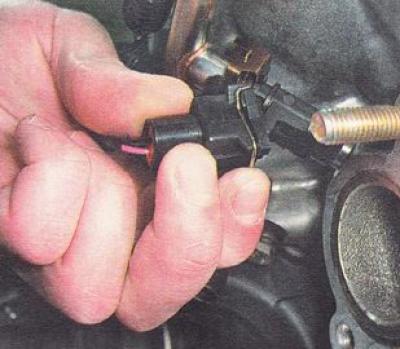

1) Сперва от нужной для вас форсунки отсоедините колодку проводов.

2) После отсоединения колодки, к аккумуляторной батареи подсоедините два кончика проводов а другим кончиком этих проводов коснитесь контактов форсунки, и после чего включите зажигание.

Примечание! В том случае если форсунка начнет распылять топливо, то значит у вас присутствует неисправность в электрической цепи этой форсунки!

Проверка сопротивления обмоток форсунки:

1) Для этого сперва скиньте клему «-» с аккумулятора, и после чего отсоедините от самой форсунки колодку с проводами.

2) Далее к электрическому разъему топливной форсунки, подсоедините контакты «омметра» и проверьте какое сопротивление он показывает.

Примечание! Что бы топливная форсунка работала правильно, то в таком случае «омметр» должен показывать сопротивление в 11–15 Ом. Если сопротивление будет выше или же ниже, тогда замените форсунку!

Читать еще: ТОП 10 летней резины для ВАЗ(Лада)

Дополнительные видео материалы: Чуть ниже мы специально для вас подготовили небольшой видео-ролик.

Пошаговый порядок демонтажа форсунок

Несмотря на то, что многие советуют проводить такие работы в обществе помощника, это сложно, но вполне реально сделать одному, своими руками.

Первым делом, ставим автомобиль на ровную поверхность и включаем ручной тормоз.
Сбрасываем давление в топливной системе: для этого отключаем клемму с топливного насоса и запускаем мотор. Когда он отработает весь оставшийся бензин, проворачиваем стартером мотор ещё пару раз, тем самым окончательно сбрасывая давление в топливопроводе.

Выкручиваем трубки подачи бензина

Отверткой откручиваем кронштейн, на который крепятся топливные трубки

Демонтируем топливную рампу

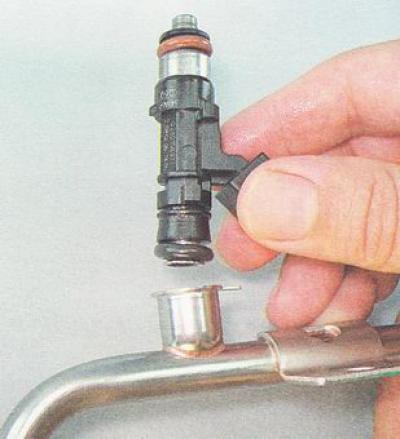

Демонтаж форсунки с топливной рампы ВАЗ-2114

В зависимости от того, какая из форсунок вышла из строя, процесс замены абсолютно любой строго идентичен.

Как правило, снять фиксатор ничего не мешает.

Скоба сойдёт с места, если поддеть её отвёрткой.

Проверка работоспособности на ВАЗ 2108-ВАЗ 21099

Примечание!
Наличие помощника весьма облегчит задачу!

1) Сперва снимите топливную рампу с установленными на ней форсунками с автомобиля. (правильно снять поможет статья: «Замена топливной рампы»)

2) Выведете из неудобного положения рампу, подсоедините между собой проводную колодку и жгут рампы.

Примечание!
После соединения колодки и жгута проводов, оденьте на аккумуляторную батарею клему «-», если она ранее снималась.

3) Далее подсоедините обе топливных трубки и заверните с помощью гаечного ключа крепёжные штуцеры.

4) Теперь подставьте под каждую форсунку по четыре мерных стакана или любую емкость с мерной шкалой.

Примечание!
Второй человек в это время пусть провернет двигатель стартером.

5) Вы же следите, чтобы форсунки хорошо работали. Топливо должно идти ровно без отклонений и в четыре струи, как показано на рисунке ниже:

Примечание!
Наполнив стаканы до необходимого уровня, попросите помощника выключить зажигание и оцените мерные стаканы. Убедитесь, что количество топлива в них совпадает. Если нет, значит какие-то из четырех форсунок неисправна и требует замены (подробности ищите в статье: «Замена топливных форсунок»). Иногда помогает процедура чистки (прочистить от грязи форсунку поможет статья: «Чистка форсунок»)

6) Когда зажигание будет выключено, внимательно осмотрите все четыре форсунки на наличие дефектов.

Примечание!
Из распылительной части форсунок не должно быть заметно различных подтеков топлива. Любые подтеки – признак негерметичности форсунки и необходимости замены новой.

Проверка подачи питания на форсунки:

Проверку нужно производить в том случае, когда какая-либо форсунка после включения зажигания вообще не работает.

1) Сперва от нужной для вас форсунки отсоедините колодку проводов.

2) После отсоединения колодки к аккумулятору подсоедините два кончика проводов, а другим кончиком проводов коснитесь контактов форсунки, и после чего включите зажигание.

Примечание!
В случае, если форсунка начнет распылять топливо, значит у вас присутствует неисправность в электрической цепи этой форсунки.

Проверка сопротивления обмоток форсунки:

1) Для этого сперва скиньте клему «-» с аккумулятора и отсоедините от самой форсунки колодку с проводами.

2) Далее к электрическому разъему форсунки подсоедините контакты «омметра» и проверьте, какое сопротивление он показывает.

Примечание!
Чтобы форсунка работала правильно, «омметр» должен показывать сопротивление в 11–15 Ом. Показания выше или же ниже – сигнал к замене.

Дополнительные видеоматериалы:
Чуть ниже мы специально для вас подготовили небольшой видеоролик

Проверка баланса форсунок

Чтобы выполнить баланс ТФ необходимо для начала отключить бензонасос и завести машину. После нескольких секунд работы двигатель должен заглохнуть – это необходимо для исключения избыточного давления смеси. Затем подключается манометр, и только после возвращается на место бензонасос. Далее подключается компьютер с необходимым ПО и проводится диагностика.

Последующие действия выполняются исключительно при помощи специализированных программ. Можно обратить внимание, что бензонасос постепенно будет включаться и выключаться, как и форсунки. В целом можно выделить следующий алгоритм:

Включение зажигания;
Показания манометра в диапазоне 2,8–3 атм;
Отключается бензонасос;
Падение давление до 2,5–2,8 атм;
Проверка одной ТФ;
Анализ данных манометра – не должна наблюдаться значительная динамика;
Давление восстанавливается к исходному благодаря включению бензонасоса;
Процедура поочередно повторяется со всеми форсунками.

При правильной работе каждый элемент будет давать примерно одинаковые показатели. Если же в определенном месте сброс отличается, то можно говорить о неисправности форсунки или ее дальнейшей диагностики. После завершения манипуляций манометр нужно отключать лишь предварительно сбросив давление в системе.

Симптомы неисправности форсунки

Для начала следует отметить, что такой сложный механизм как автомобильный двигатель (особенно в современных моделях) требует точности в определении. Часто оказывается, что при абсолютно схожей симптоматике свойственной неисправно-работающим форсункам, например тяжелый запуск мотора на «холодную тягу» или увеличенный расход топлива, причина далеко не в них, а в нуждающихся к замене свечах зажигания. Перед установлением точной причины, и предприятием каких-либо действий по их устранению, следует очень внимательно проверить и убедиться в правильности поставленного «диагноза».

Следующие факторы, являются наиболее распространёнными симптомами неисправных форсунок двигателя:

отмечаются рывки при езде;
потеря динамики при ускорении;
двигатель вибрирует и троит при переключении, или при сбросе скорости;
увеличивается топливный расход;
в следствии неравномерного расхода топлива на дизелях может наблюдаться черный дым из выхлопной трубы

Заметив что-либо из только что названных проблем, необходимо как можно скорее заняться точечной проверкой форсунок. В противном случае, автомобиль может подвести в самый ненужный момент (например, при совершении обгона, или в других ситуациях).
