Замена пыльника на кулисе ваз 2109

Замена пыльника на кулисе ваз 2109

Этот товар выбрали 50 покупателей

  • Описание
  • Доставка и оплата
  • Отзывы (0)

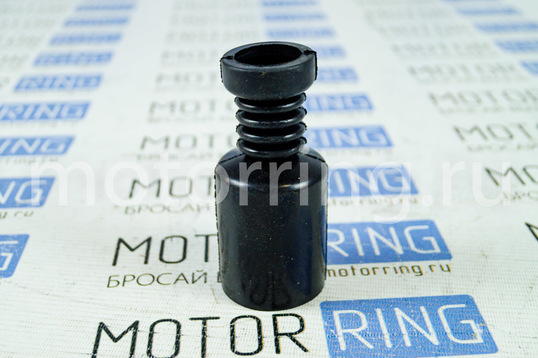

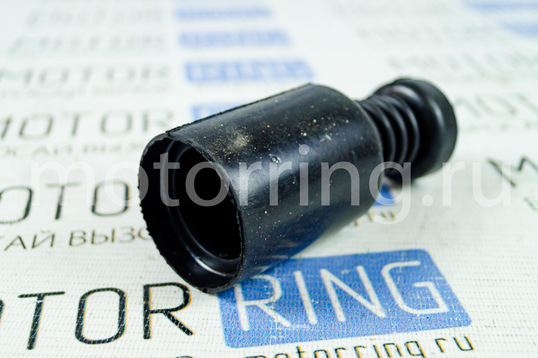

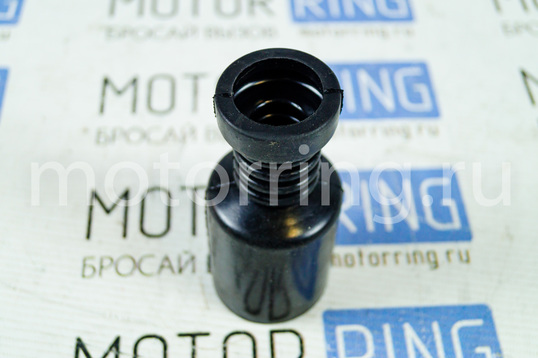

Оригинальный (заводской) резиновый пыльник. Пыльник защищает карданчик от попадания и накопления пыли и влаги, тем самым продлевает срок службы подшипника.

Комплект: 1 пыльник

Установка короткоходной кулисы на Лада Приора — пошаговая инструкция

5. Рычаг вместе с тягой достаем через салон, для удобства можно отсоединить рычаг от тяги, хотя можно этого и не делать.

6. Снимите карданчик. Первым делом нужно стянуть резиновый пыльник, затем используя ключ на «10» открутить болт крепления с левой стороны карданчика.

7. Как вы видите на фото, штоки карданчиков отличаются по длине. Проблема решается посредством укорачивания «Калиновского» штока, делать это необходимо с учетом типа короткоходной кулисы. В некоторых случаях шток может полностью не заходить, в результате рычаг коробки сместится в сторону ручника. Если вам также нужно укорачивать, то знайте, отрезать нужно примерно 1-2 см.

8. Итак, ставим «Калиновский» кардан предварительно смазав его литолом изнутри. Болт вкручивается легко, поскольку имеет конусообразную форму, однако перетягивать не стоит.

9. Устанавливается тяга также через салон. Это удобнее делать в паре с помощником: один держит ее за резинку в салоне, а вы и аккуратненько протягиваете тягу.

Теперь сборка. Она производится в такой последовательности

Примечание! если механизм блокировки задней передачи собирать первым, то из-за длинного штока вы не сможете надеть тягу на шток карданчика. Если укоротить карданчик проблема может решиться. Не забудьте одеть пыльник на карданчик.

5. Отрегулируйте механизм блокировки задней передачи, поскольку из-за подгонки кулисы механизм может не совпадать с пластиной, за которую он цепляется. Решение этой проблемы следующее: снимаете пластину и регулируете зацеп. В кронштейне крепления пластины есть вырез, с которым происходит зацеп ваша задача произвести регулировку или модернизацию пластикового зацепа при помощи наждачки или напильника.

Ранее нами уже была рассмотрена установка короткоходной кулисы на ВАЗ 2109, поэтому здесь не будет информации о том, что это такое, и в чем польза от данной детали, речь пойдет о ее монтаже.

Разборка коробки передач, устранение дребезжания ручки КПП и установка карданчика кулисы КПП от Калины ВАЗ 2113, 2114, 2115

Содержание статьи:

1. Разборка коробки передач ВАЗ 2113, 2114, 2115

Промойте коробку передач лада самара 2, не допуская попадания воды в картер, и установите ее на стенд для разборки. Снимите кронштейн подвески силового агрегата и кронштейн крепления троса выключения сцепления.

Коробка передач: 1 – подшипник выключения сцепления; 2 – направляющая втулка; 3 – первичный вал; 4 – роликовый подшипник вторичного вала; 5 – вторичный вал; 6 – стопорное кольцо; 7 – ось сателлитов; 8 – ведущая шестерня привода спидометра; 9 – заглушка транспортная; 10 – сальник привода колеса; 11 – роликовый конический подшипник дифференциала; 12 – шестерня полуоси; 13 – сателлит; 14 – коробка дифференциала; 15 – картер сцепления; 16 – ведомая шестерня главной передачи; 17 – пробка сливного отверстия; 18 – регулировочное кольцо; 19 – ведомая шестерня I передачи вторичного вала; 20 – синхронизатор I и II передачи в сборе; 21 – ведомая шестерня II передачи вторичного вала; 22 – стопорное кольцо; 23 – упорное полукольцо; 24 – ведомая шестерня III передачи вторичного вала; 25 – синхронизатор III и IV передачи в сборе; 26 – ведомая шестерня IV передачи вторичного вала; 27 – игольчатый подшипник шестерен вторичного вала; 28 – шариковый подшипник вторичного вала; 29 – упорная пластина; 30 – ведомая шестерня V передачи вторичного вала; 31 – синхронизатор V передачи в сборе; 32 – гайка; 33 – упорная шайба; 34 – ведущая шестерня V передачи первичного вала; 35 – задняя крышка картера коробки передач; 36 – шариковый подшипник первичного вала; 37 – картер коробки передач; 38 – роликовый подшипник первичного вала; 39 – сапун; 40 – сальник первичного вала

Отвернув гайки, снимите заднюю крышку 35 картера коробки передач ВАЗ 2113 и уплотнительную прокладку.
Застопорите первичный вал приспособлением 41.7816.4070 и отверните гайки 32 с первичного 3 и вторичного 6 валов. Отверните болт крепления вилки V передачи на штоке и снимите со шлиц вторичного вала синхронизатор 31 V передачи в сборе, вилку V передачи, шестерню 30 с игольчатым подшипником Спрессуйте втулку шестерни V передачи и снимите шайбу 33. Затем спрессуйте шестерню 34 с первичного вала.
Ударной отверткой отверните винты крепления и снимите упорную пластину 29 и установочные кольца с подшипников 28 и 36 первичного и вторичного валов.
Отверните четыре пробки фиксаторов и выньте из гнезд пружины и шарики фиксаторов.
Отверните болт и гайки крепления картера коробки передач к картеру сцепления и снимите картер со шпилек.
Отвернув болты крепления вилок на штоках переключения передач ВАЗ 2114, снимите штоки и вилки. Выньте ось и снимите промежуточную шестерню заднего хода.

Снятие первичного и вторичного валов

Выньте одновременно первичный и вторичный валы из роликовых подшипников картера сцепления ВАЗ 2115, а затем снимите дифференциал. Выпрессуйте наружные кольца подшипников валов и дифференциала из картера сцепления, используя съемники 67.7801.9529 и 67.7801.9530.

Читать еще:  Пропуски зажигания на ВАЗ 2114: причины, диагностика, способ выставить зажигание

Снятие механизма выбора передач

Отверните болты крепления механизма выбора передач и снимите его.
Отверните винт крепления рычага выбора передач ВАЗ 2113, ВАЗ 2114, ВАЗ 2115, снимите его со штока, а шток выньте из картера сцепления.

ПРИМЕЧАНИЕ
Без необходимости не снимайте со штока выбора передач шарнир и рычаг выбора передач, так как конические винты их крепления установлены на специальном клее.

Детали вторичного вала: 1 – гайка; 2 – упорная пластина; 3 – скользящая муфта синхронизатора V передачи; 4 – ступица скользящей муфты; 5 – блокирующее кольцо синхронизатора; 6 – шестерня V передачи; 7 – дистанционное кольцо игольчатого подшипника; 8 – игольчатый подшипник; 9 – втулка шестерни V передачи; 10 – упорная шайба; 11 – шариковый подшипник; 12 – упорная шайба; 13 – втулка шестерни IV передачи; 14 – шестерня IV передачи; 15 – скользящая муфта синхронизатора III и IV передач; 16 – ступица скользящей муфты; 17 – шестерня III передачи; 18 – стопорное кольцо; 19 – упорные полукольца вторичного вала; 20 – шестерня II передачи; 21 – скользящая муфта синхронизатора I и II передач с зубчатым венцом заднего хода; 22 – стопорное кольцо ступицы синхронизатора; 23 – ступица скользящей муфты синхронизатора I и II передач; 24 – пружина синхронизатора; 25 – сухарь; 26 – фиксатор; 27 – шестерня I передачи; 28 – роликовый подшипник

При необходимости разборки вторичного вала ВАЗ 2114, ВАЗ 2115, ВАЗ 2113 зажмите его в тисках с накладками из мягкого материала и универсальным съемником спрессуйте шариковый подшипник с вала. Аналогично спрессовывается подшипник с первичного вала. Затем снимите с вторичного вала ведомые шестерни IV, III, II и I передач и синхронизаторы в сборе в порядке, указанном на рис. 3.14. Снимите стопорное кольцо ступицы синхронизатора I и II передач. Синхронизаторы в сборе спрессуйте на прессе или съемником А. 40005/ 1/ 6. При необходимости разберите синхронизаторы.

ПРИМЕЧАНИЕ
Без необходимости не разбирайте вторичный вал и не спрессовывайте синхронизаторы в сборе с вала, чтобы не уменьшить натяг в шлицевом соединении. Не разбирайте без необходимости синхронизаторы, чтобы не нарушить правильную сборку. Не выпрессовывайте из картера сальники, если они не изношены и не повреждены.

Разберите дифференциал в следующем порядке:

Дифференциал ВАЗ 2115 в сборе: 1 – ось сателлитов; 2 – стопорное кольцо; 3 – полуосевые шестерни; 4 – ведущая шестерня привода спидометра; 5 – коробка дифференциала; 6 – сателлит; 7 – ведомая шестерня главной передачи

– при необходимости замены ведомой шестерни отверните болты ее крепления и спрессуйте шестерню 7 (рис. 3.15) с коробки 5 дифференциала;
– снимите стопорное кольцо 2 с оси 1 сателлитов и выпрессуйте ось;
– выньте из коробки дифференциала полуосевые шестерни 3 и сателлиты 6;
– если необходимо, то спрессуйте подшипники с коробки дифференциала, используя упор 67.7853.9582 и универсальный съемник.

Детали механизма выбора передач ВАЗ 2114: 1 – шток выбора передач; 2 – рычаг штока выбора передач; 3 – корпус механизма выбора передач; 4 – трехплечий рычаг выбора передач; 5 – блокировочные скобы; 6 – ось рычага выбора передач; 7 – направляющая ось блокировочных скоб; 8 – вилка включения заднего хода; 9 – фиксатор; 10 – упорная шайба; 11 – пружина

При необходимости разберите механизм выбора передач, для чего отверните гайку крепления оси 6 рычага выбора передач ВАЗ 2115 и снимите стопорные кольца с оси вилки заднего хода и с оси 7 блокировочных скоб, снимите вилку 8 заднего хода, рычаг 4 выбора передач в сборе с блокировочной скобой 5, ось 6 рычага и пружину 11 с упорной шайбой 10.
При необходимости снимите привод спидометра, для чего отверните гайку его крепления и, поддерживая валик ведомой шестерни, выньте привод спидометра.

2. Убираем дребезжание ручки КПП ВАЗ 2114

99,9% владельцев автомобилей семейства «самара» знакомы с такой проблемой: на оборотах 1900-2500 (у кого как) ручка КПП входит в резонанс и начинается ОЧЕНЬ неприятный дребезг. Ручка дрожит, вибрирует… Кому как — а мне НУ ОЧЕНЬ неприятно.
Моя бывшая четырка — не исключение. На первом ТО (речь о бывшей вишнёвой 14ке) я задавал вопрос и мастерам сервиса, и их главному инженеру по гарантии: «Как избавиться от дребезга ручки?»
Парни в ответ улыбались и говорили примерно следующее: «У меня тоже самара, тоже дребезжит. Сделать с ней ничего нельзя, только продать и купить иномарку!»
Конечно такие расклады меня не устроили.
Полез в интернет искать «братьев по несчастью». Прочёл много тем на форумах. Проблема действительно очень распространённая.
Первое что вычитал — сменить «карданчик» на калиновский. Так и сделал, сменил. Калиновский действительно, в отличии от родного, более качественный, весь такой «сбитый», без люфта. Там всё чётко.

стОит он в магазине — как повезёт. Я нашёл за 350 рублей. Поставил, ощущения при переключении передач изменились, ход стал чётче, получше. НО! От вибраций это не спасло. Стало немножечко меньше, но всё равно ОЧЕНЬ сильно дребезжало.
Опять расстроился. Снова полез по сети искать подсказки. Нашёл кучу новых советов — подпилить рычаг, сменить кулису на короткоходку, установка около рычага виброгасящих пружин… В общем куча бесполезного бреда.
На одном из сайтов наткнулся на совет в полезности которого сомневался до конца, пока не доделал.
Способ ОЧЕНЬ ПРОСТОЙ и эффективен на 200%. Причём делается быстро и бесплатно. Именно по этим причинам и хочу с вами поделиться.
Сегодня проделал тоже самое за 10 минут на своей новой белой облачке. Результат лично для меня предсказуемый — вибрации ушли полностью вплоть до 5000 оборотов.
Итак, по порядку. Вот она ручка, если кто не в курсе.

Читать еще:  Диски УАЗ Патриот: штатные размеры, диаметр, разболтовка, ширина, вылет, цо

Снимаем кожух вверх, аккуратно сдавливая рамку кожуха к центру и поддевая вверх. Видим там внутри вот это:

Далее двумя ключами на 13 откручиваем гайку и вытаскиваем болт. Отводим вилку кулисы в сторону.Получаем вот это:

Далее из горизонтальной трубочки на самом рычаге КПП вынимаем металлическую втулку:

Вот она родимая, долбанная втулка. Именно она — причина дребезжания рычага КПП.
Всё что нужно сделать — это укоротить её на половинку миллиметра. 0,5мм. Сделана она из относительно мягкого сплава, поэтому зажимаем её в тисах без фанатизма, иначе можно деформировать и она на место не встанет. Или как вариант — держать плоскогубцами.
Берём напильник и аккуратно стачиваем один конец на полмиллиметра. Сточить нужно перпендикулярно, тоесть ровненько.
Стачиваем, собираем всё как было, затягиваем гайку на болт потуже. закрываем кожухом. Готово!
Что имеем: дребезг уходит совсем. Тишина.
Цена вопроса — ноль рублей.
передачи первое время могут втыкаться туговато. ослаблять гайку не надо. Через несколько дней там всё притрётся и будет нормально, но дребезг — не появится. Проверено.

3. Установка карданчика кулисы КПП от «Калины» на ВАЗ 2115

Начитавшись про возможные плюсы и минусы от установки карданчика кулисы Калины, решил его опробовать на своем агрегате.
Купил в магазине карданчик (он же шарнир привода КПП 11180-1703160-01) за 350 руб. и взял пыльник от Калины за 50 руб.

.

В магазине сразу посоветовали взять калино-кардан и действительно — подержав его и наш стоковый разница реально ощутима. У калиновского жесткое крепление, не шатается, как наш новый. Представляю теперь что будет с нашим после тысяч километров).

Как видно, Калино-кардан немного длиннее чем родной, поэтому его необходимо укоротить примерно на 10 мм.

Чтобы заменить карданчик потребуется яма, ключи на 10 и 13:
1. Карданчик коробки передач скрыт под пыльником.
2 Снимаем пыльник и сдвигаем его к КПП.
3 Ослабляем болт хомута на 13, немного разжимаем его и сдергиваем кулису с кардана.
4 Затем откручиваем болт на 10, фиксирующий кардан на штоке выбора передач и снимаем кардан.
5 Устанавливаем новый калино-кардан без люфта на шток выбора передач и закрепляем его болтом на 10. Чтобы он не отворачивался от вибраций смазываем его фиксатором резьбы.
6 Одеваем пыльник на место и регулируем карндан. После этого делаем пробный заезд. Если все хорошо, то затягиваем хомут.

Если у вас нарушилась регулировка передач (какая то передача не включается) тут вам понадобится повидимому помощник. В то время как помощник сидит в машине и выставляет рычаг переключения передач в оптимальное положение – сначала устанавливает рычаг по центру и отводит его немного вправо, удерживает рычаг в таком положении, пока Вы затягиваете хомут. После этого проверяем, как теперь переключаются передачи. Если все нормально затягивайте все окончательно и одевайте пыльник и в путь).

Впечатления от безлюфтового карданчика Лада Калина на ВАЗ 2115:
— калиновский карданчик неплохо гасит вибрации, которые были до него, нужно смазки туда забить побольше. В общем, очень понравилось, передачи стали включатся чётко и мягко. Всем советую

http://www.vazclub.com/vaz/2113-2114-2115/remont/transmissiya/korobka-peredach/razborka-korobka-peredach.html, https://www.drive2.ru/l/288230376153126437/, https://www.drive2.ru/l/3757292/

Замена пыльника ШРУСа ВАЗ 2113, 2114, 2115

Так как у меня пыльник ШРУСа внутреннего с левой стороны был порван, его нужно было срочно менять, наконец то нашёл

Шарнир равных угловых скоростей или ШРУС

Ваз 2110 пыльник гранаты

Конструкцией автомобиля предусматривается, что на шарнир действует значительная нагрузка и изготавливается он из весьма прочных сплавов. Ухоженный и хороший ШРУС (граната) может прослужить дольше, чем сам автомобиль.
Для достижения такого результата и экономии денежных средств, потому что процедура замены шарнира обходится недешево, следует соблюдать некоторые правила. Одно из таких правил заключается в систематической проверке состояния и своевременной замене пыльника гранаты.
Самыми главными врагами гранаты автомобиля являются грязь, пыль, вода и песок, попадающие в рабочую часть во время движения. Чтобы защититься от таких разрушающих факторов, устанавливаются пыльники, представляющие собой защитные резиновые конусы, весьма плотно закрывающие механизм ШРУСА ваз.
Если вы обнаружили, что пыльник гранаты порвался, то его нужно заменять незамедлительно. В процессе периодических технических осмотров нужно внимательно просматривать пыльники и выполнять их замену при необходимости.

Примечание. При обнаружении на пыльниках складок, трещин, ухудшении эластичности резины и иных деформаций и повреждений, не следует откладывать замену в «долгий ящик».

Какие детали выбрать для замены

Вместе с сальником лучше сразу менять и пыльник.

Читать еще:  Как правильно поставить маховик на ваз 2109

Перед тем, как заняться ремонтными работами, нужно приобрести необходимые детали для замены.

Что касается сальника, то большой популярностью пользуются балаковские изделия. Вам нужен сальник с артикулом 2110–1701043 и 21100-1701043-00 .

Производители предлагают два варианта сальников – простой и усиленный.

Кроме того, рекомендуется сразу же приобрести пыльник карданчика, так как существует высокая вероятность того, что он тоже изношен. Даже если это не так, то он может порваться в процессе ремонта. Поэтому лучше потратить небольшую сумму на пыльник, чем потом опять возиться с разборкой.

В последнее время в продаже появились усиленные сальники, которые так и называются. Если верить заверениям продавцов, их ресурс значительно выше, чем у стандартных изделий.

Процесс замены кулисы КПП

Демонтаж старой тяги

Для начала следует ослабить хомут на главной тяге и снять с нее шарнир. Для этого используем ключ на 13. Далее снимаем пыльник и с помощью ключа на 10 откручиваем болт на нужном кардане. Обычно он закреплен практически намертво, так что здесь и понадобится молоток, чтобы немного расшевелить его несильными ударами. Кстати сразу же вы сможете проверить состояние сальника и в случае каких-либо дефектов произвести замену на новый.

Новая кулиса и корданчик от Калины

Установка доработанной кулисы

Сняв старый кардан, можно приступать к установке нового. Для этого сначала следует надеть пыльник. Далее на шток выбора передач садим новый кардан и крепим его с помощью фиксирующего болта. Обязательно проследите, чтобы болт попал в специальное углубление на штоке. Также не забудьте на бот намазать фиксатор резьбы, чтобы он не выкрутился от воздействия вибрации.

Следующий этап – надеть тягу привода на шток. Для некоторых моделей шток от Калины придется укоротить примерно на 1,5 см.

Регулировка

Далее вы должны аккуратно отрегулировать положение рычага, чтобы он располагался по центру с небольшим смещением вправо. Здесь нам и понадобится помощник, который должен будет следить за размещением рычага в салоне. После завершения установки затягиваем хомут, при этом помощник должен удерживать рычаг от смещения.

Ну и, конечно же, вам самим следует опробовать насколько удобно отрегулирован рычаг и, в случае чего, перенастроить его.

Кстати, некоторые умельцы справляются с укорочением кулисы без покупки новой. Для этого необходимо разобрать кулису, как и в предыдущем пункте и подрезать необходимые детали с помощью болгарки. Дальше привариваете кусочек трубы и листового металла в тягу. Если вы сами в этом не слишком разбираетесь, можно попросить любого сварщика. Более наглядно этот процесс можно изучить с помощью наглядного видео.

Выводы

Можно бесконечно много говорить о том, как правильно менять шарниры, какую смазку использовать, какому производителю стоит доверять. По факту же, наиболее подходящими узлами являются те, производители которых осуществляют поставку на завод АвтоВАЗ. Когда производится замена внешнего ШРУСа ВАЗ-2109, то предпочтение стоит отдавать именно производителю, который поставляет их на завод. Как показывает практика, ресурс этих элементов оказывается выше, нежели зарубежных аналогов. Как бы ни ругали наш автопром, но надежность отечественных агрегатов на порядок выше хваленых немецких или итальянских.

Замена сальника коробки ВАЗ 2108-2109 потребует от вас наличия следующего инструментария:

  1. Ключи на «10», «13»;
  2. Шило;
  3. Шлицевая отвертка в виде вязального крючка или что-то похожее на это;
  4. Пластиковая пробка.

Работа выполняется производится на подъемнике или смотровой яме. Если у вас нет ни того ни другого, можно использовать дешевую альтернативу в виде двух запасок уложенных плашмя. Берете две доски покрепче и выезжаете на импровизированное возвышение.

Внимание! Заехав на яму или любое другое приспособление для ремонта, позаботьтесь о собственной безопасности — зафиксируйте автомобиль, используя противооткатные клинья и ручник.

Важные нюансы

Иногда после соединения рычага КПП с карданчиком, кулиса (та, что в салоне) может сильно сместится, после чего переключение некоторых передач станет просто невозможным. Виной этому становится болт на «13», который соединяет крепления карданчика и рычага КПП. Все дело в том, что данный болт является еще и регулировочным, поэтому перед тем как собрать все инструменты и объявить о завершении работы, ослабьте его, и манипулируя рычагом переключения передач, настройте ход ручки «под себя». Например, можно сделать так, что 5 передача будет находиться ближе, то есть за ней не нужно будет тянуться далеко.

Теперь, когда все собрано, осталось долить масло в коробку и проверить работу в движении. На этом у меня все, надеюсь, вам все понятно, пробуйте и у вас все получится, замена сальника коробки передач — не сложнее замены колеса или салонного фильтра.
