Что такое старт стоп двигателя

Чем отличаются аккумуляторы старт-стоп от обычных

СистемыStart-Stop созданы для автоматического выключения мотора и его запуска, чтобы снизить время работы на холостом ходу, это позволяет сократить расход горючего и выбросов во внешнюю среду.

Функционал батареи

Благодаря аккумулятору происходит питание всех систем машины. Им поддерживается питание разных блоков, которые задействованы в работе Start-Stop. Эти аккумуляторы не только участвуют в запуске двигателя, поэтому они и являются сердцем машины.

АКБ, используемые для Start-Stop должны иметь определенные свойства:

• обеспечивать высокую производительность;
• быстро заряжаться между циклами;
• бесперебойно подавать энергию ко всей системе, независимо от того, какова его мощность;
• даже если двигатель будет часто запускаться, это не должно влиять на нормальное функционирование;
• должна присутствовать высокая выдача тока холодной прокрутки;
• АКБ обязана быть устойчивой к разрядам критического типа.

Необходимо поговорить о том, какой должна быть крышка аккумулятора. В ней обязательно присутствие системы «лабиринта», чтобы был отвод газов к вкладышу противовзрывного характера и обратный их вывод из АКБ. Идеальным вариантом станет двойная крышка, не требующая обслуживания. В данной конструкции не имеются пробки, но существует накладка, имеющая двойные вкладыши, что предотвращает взрыв.

Аккумуляторы для Start-Stop

У системы имеется своя особенность. Это связано с дополнительной нагрузкой на аккумулятор. Из-за чего это наблюдается? При запуске двигателя каждой АКБ отдается довольно много энергии. В стандартных машинах мотор в течение суток запускается не слишком часто. Для системы «старт-стоп» данного количества недостаточно. Если движение не плотное, запуск происходит по нескольку раз в час, если машина стоит в пробке, то срабатывание случается через несколько минут.

Поэтому аккумулятор подвергается огромной нагрузке. Еще бы, ведь необходимо не только запустить мотор, но и сделать так, чтобы энергия поступила во все нужные приборы. Поэтому многие простые аккумуляторы не выдерживают работы с системой Start-Stop. Они довольно быстро разряжаются, поскольку не рассчитаны на подобную цикличность запуска мотора. Когда появилась система Start-Stop, стало необходимым создание мощных инновационных батарей, чтобы они могли полностью соответствовать большим нагрузкам.

Сейчас имеется два вида аккумуляторов. Сначала была проведена разработка батареи, в основе которой была AGM. Отличительной особенностью является то, что внутри аккумулятора имеется гель. В конструкции используются определенные пропитанные пакеты, выполненные из стекловолокна. Внутри пакетов находятся пластины АКБ. Из преимуществ данного типа можно выделить высокий уровень пусковых токов и то, что даже если батарея будет полностью заряжена, скачков не образуется. Другими словами, подобные аккумуляторы могут равномерно поставлять пусковой ток до той поры, пока полностью не разрядятся.

Система Старт-Стоп: принципы работы, влияние на состояние двигателя

Система Start-Stop является стандартным оборудованием для большинства современных новых автомобилей. Мы объясним, какова его функция, и убедимся, что она не вредит двигателю.

«Старт-Стоп» – это не что иное, как автоматическая система глушения двигателя во время временных остановок и перезапуска при начале движения. Предполагается, что это решение снизит среднего расхода топлива: автомобиль сжигает около 1 л топлива в час, что в условиях частых остановок (например, в городских условиях) должно привести к значительной экономии.

Вторым преимуществом использования автомобиля с системой «старт-стоп» является забота об окружающей среде и ограничение вредных выбросов, когда в этом нет необходимости. Несколько лет назад «первые модели» раздражали автолюбителей задержкой работы, но сегодня работа современных систем в основном незаметна для водителя. Является ли это решение настолько революционным, что стоит искать автомобиль с системой старт-стоп? Но получается, что помимо небольшой экономии топлива, система практически не имеет других преимуществ.

Построение системы Старт-Стоп

Частые отключения и запуски не служат долговечности узлов автомобиля, поэтому производители позаботились о том, чтобы двигатели были приспособлены для работы с системой «старт-стоп». Другой – усиленный стартер, который благодаря увеличенному крутящему моменту способен запускать двигатель в два раза быстрее, чем стандартный.

Чтобы иметь возможность работать должным образом (и в течение длительного времени), автомобили «Старт-Стоп» оснащены батареями с более высоким пусковым током конструкции EFB (Enhanced Flooded Battery), которые выдерживают гораздо больше циклов запуска двигателя. Система управляется контроллером, который получает информацию от ряда датчиков, например:

• скорости движения,
• нейтрального положения коробки передач
• генератора переменного тока.

Благодаря установке специальное реле, контроллер запускает двигатель без использования замка зажигания.Это системный индикатор Start-Stop. Называется по-разному, например, i-stop в Mazda.

Система Старт-Стоп – другие решения

Некоторые производители также используют другие решения для ускорения работы системы Start-Stop и устранения (или по крайней мере уменьшения) ее влияния на состояние силового агрегата. Mazda и Mercedes разработали систему позиционирования поршня в удобном положении для повторного запуска, а Volkswagen – систему для поддержания контура охлаждения после внезапного выключения двигателя.

Некоторые системы даже были оснащены отдельной системой смазки турбокомпрессора. Все чаще используются различные типы традиционного стартера, такие как генератор переменного тока, запускающий двигатель через ремень, или стартер-генератор. расположен непосредственно на маховике и генерирует пусковой крутящий момент непосредственно на коленчатом валу.Генератор стартера поддерживает традиционный стартер, когда двигатель уже прогрелся, и запускает его через ремень.

Работа системы Start-Stop на практике

Система не должна запускаться-отключаться, когда автомобиль не достиг минимальной скорости (около 10-20 км/ч), аккумулятор слишком разряжен, кондиционер работает в режиме сушки окон, водитель не закрыл дверь или не пристегнул ремни безопасности, а также при включенном дизеле. Процесс регенерации фильтра DPF. Двигатель снова включается нажатием на педаль, но в некоторых ситуациях система может запустить его автоматически.

Это происходит, когда:

• уровень заряда батареи упадет до минимального уровня;
• автомобиль стоит слишком долго с выключенным двигателем (около 3 минут);
• водитель неоднократно нажимал на педаль тормоза (в системе наблюдалось падение давления) или перемещал колеса;
• температура повысилась выше предполагаемого уровня в кондиционере;
• машина автоматически катится по склону.

В некоторых ситуациях система может дать команду водителю запустить двигатель с помощью ключа. Это происходит, когда водитель снимает ремень безопасности, оставляет дверь открытой или поднимает капот.Система Start-Stop обеспечивает наибольшую экономию при движении в пробке. Частый запуск и остановка со временем негативно влияют на состояние детали двигателя.

Система старт-стоп вредит двигателю?

Благодаря применению стартеров и аккумуляторов, предназначенных для систем, нам не нужно беспокоиться о том, что эти элементы придется часто заменять. К сожалению, они будут дороже, чем стандартные (батарея даже в два раза).

Предполагается, что слишком частый запуск и гашение двигателя сокращает его срок службы до 1/3 , а наиболее загруженные компоненты включают турбокомпрессор (без надлежащего охлаждения), двухмассовый маховик и опоры двигателя (каждый пуск приводит к увеличению вибрации). Расходы на приобретение этих деталей быстро компенсируют экономию, полученную при более низком расходе.

Установка системы ENGINE START STOP на ВАЗ

Всем привет:)
Не спокойно на моей душе, когда с машиной ничего не делаю. Пришла идея установить систему СТАРТ-СТОП. Начал разбираться какие бывают, по чем стоят. Набрел на отечественный сайт, где хотят за самый простой вариант: блок без кнопки(2600р), интересующий меня вариант стоил 3800(блок+кнопка+RFID метка+считыватель). Оба варианта по бюджету меня не устраивали, поэтому я стал искать на aliexpress, где нашел удовлетворяющий мои желания вариант системы, а именно: блок+кнопка+считыватель+2 RFID метки. По сладкой цене 1760р, плюс к этому около 2000 заказов и 500 положительных отзывов. Недолго думая, я заказал систему:) Вот ссылка.

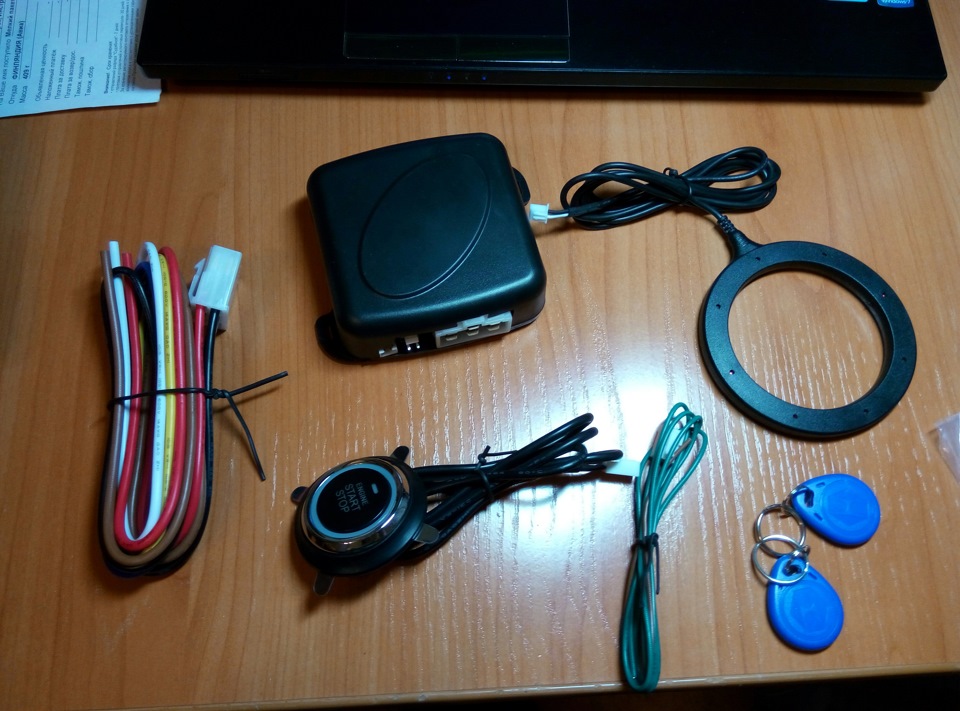

Спустя 2 месяца ожидания она попала ко мне в руки:) И я скорее ее хотел установить, о чем речь далее.

Установка:
Согласно схеме, которая шла в комплекте на английском языке и которую я нашел в сети на русском, я разобрался с подключением проводов.

Сняв кожух рулевой колодки, я добрался до замка зажигания. Я не торопился его демонтировать, сначала хотел проверить работоспособность системы на весу. Проверив исправно работающую систему, я с уверенностью начал снимать замок зажигания(хотел установить кнопку в штатное место замка зажигания). С помощью бородка я открутил 4 круглых болта и собственно на этом я простился с минус одним ключем в связке ключей и противоугонной системой(блокировкой руля).

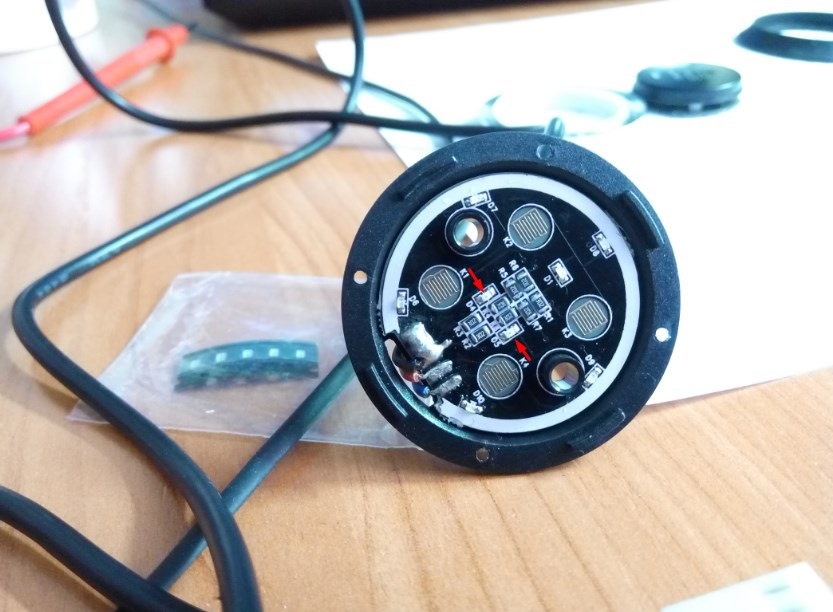

После проверки мне не понравилось, что надпись START-STOP горит оранжевым, перепаял 2 красных светодиода 0605.

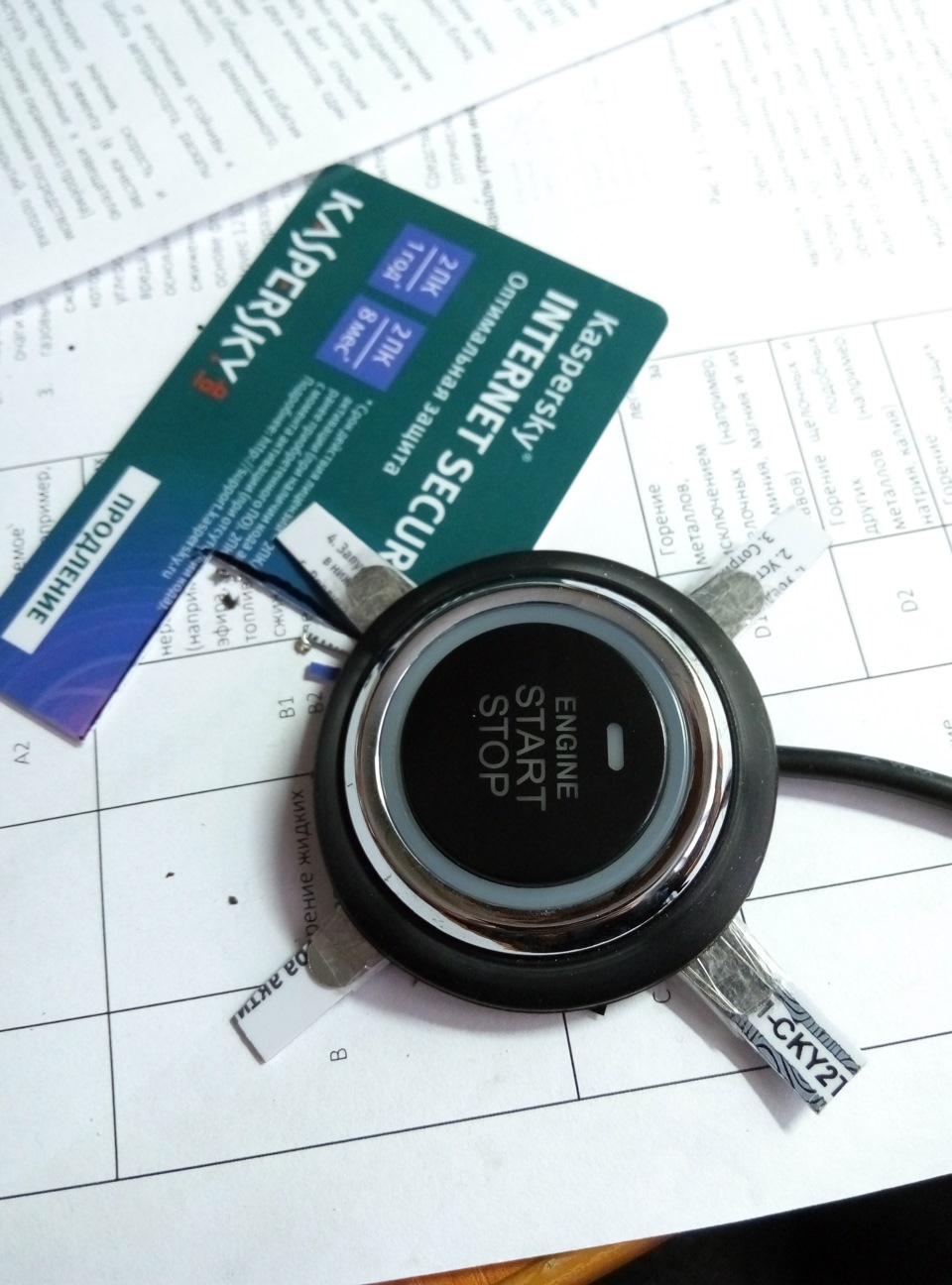

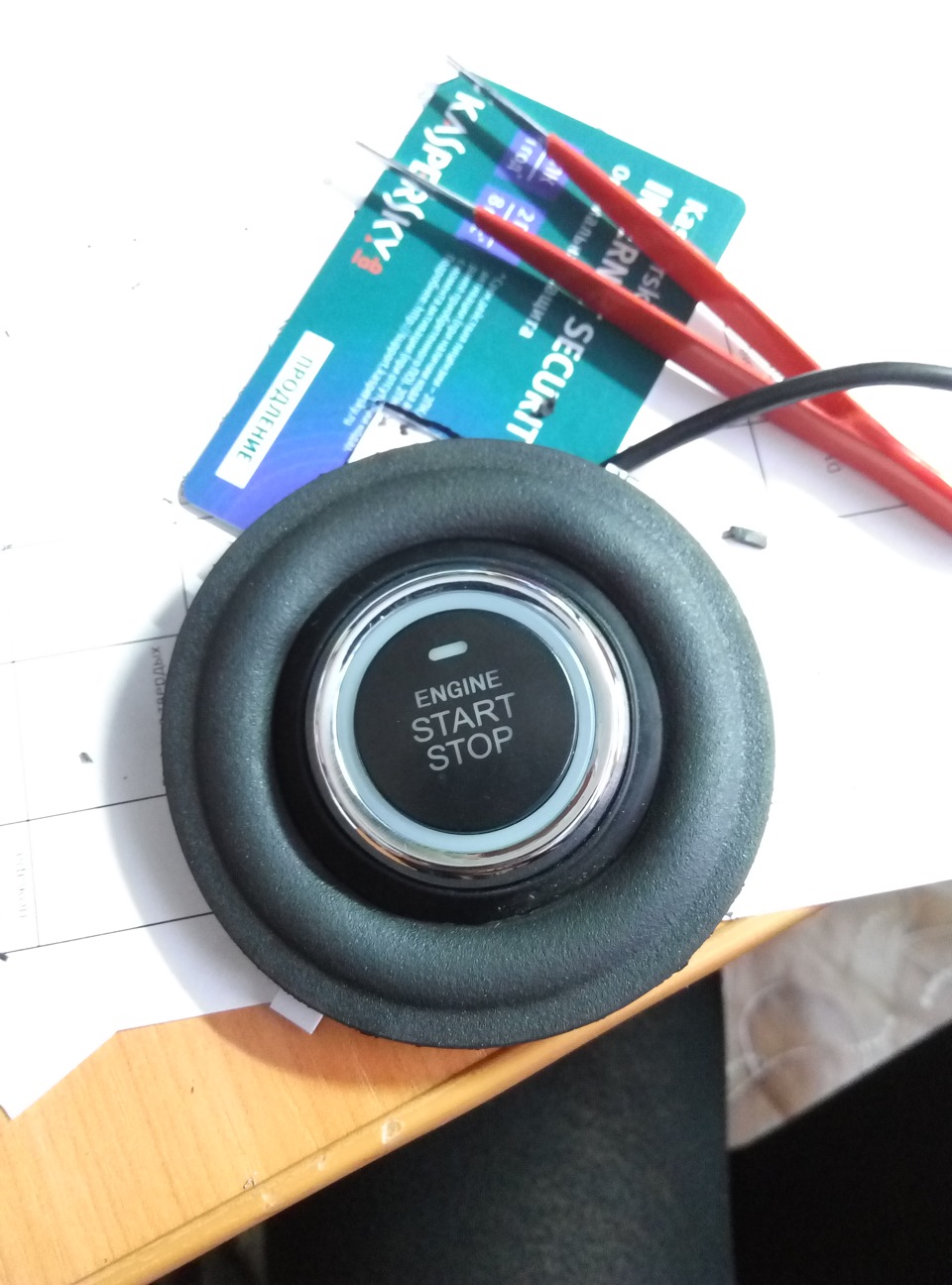

Далее настало время колхоза(ну а как без него) необходимо было разметить кнопку в штатное место, для этого я сделал 4 отверстия в уплотнителе замка зажигания, чтобы вставить «усиками» кнопку, пол дела сделано. Но не все так просто, диаметр отверстия под замок зажигания слегка больше «усиков» поэтому кнопка не фиксировалась в кожухе, при нажатии она продавливалась на уплотнителе замка зажигания. Решил нарастить «усики» кнопки, с помощью пластиковой карточки лицензии Касперского, пришедшей в негодность. После наращивания я зафиксировал кнопку на месте замка зажигания, кнопка не прогибается как пружина, а сидит плотно. Колхоз колхозом, а проблема решена.

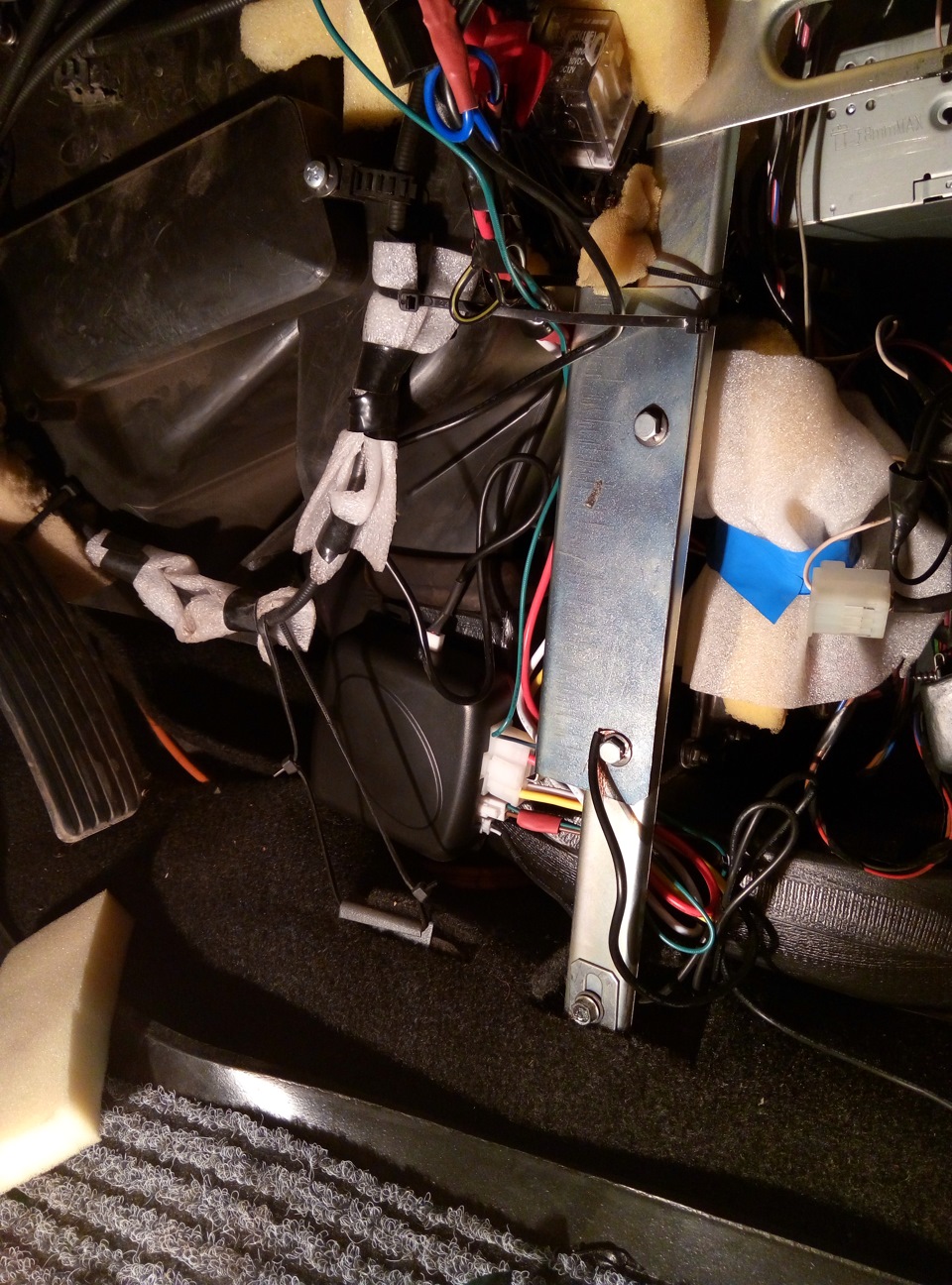

Следующим этапом было расположить блок, RFID считыватель и подвести провода.
Для эстетичности к проводке блока я наростил провода с клеммами папа, обтянув их термоусадкой.

Подключил провода к системе, согласно схеме.

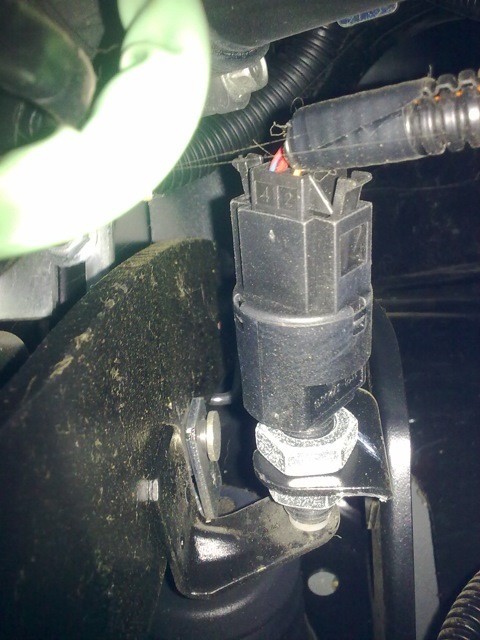

Зеленый провод я подключил к реле тормоза(точно не помню, лучше мультиметром проверить. контакт 4(там 2 провода вместе соединены)

После сборки пластика началась проверка режимов работы кнопки.
Изначально кнопка заблокирована. Чтобы разблокировать ее необходимо поднести RFID метку к считывателю(прозвучат 2 сигнала, информируя о разблокировки кнопки) После разблокировки кнопка активна в течение 15-20сек потом автоматически блокируется(прозвучит 1 сигнал).
После того, как разблокирована кнопка, у нее есть 2 режима.
Нажатие кнопки:
1 режим:
1 нажатие на кнопку — Включение ACC(у меня не подключено ничего к этому проводу, поэтому ничего не происходит)
2 нажатие на кнопку — Включение зажигания.
3 нажатие на кнопку — Если не нажата педаль тормоза, то кнопка перейдет в режим OF.
2 режим:
1 нажатие на кнопку — с нажатой педалью тормоза(при нажатии педали тормоза кнопка моргнет, информируя что можно заводить двигатель) стартер крутит 0,8 сек для запуска двигателя в теплую погоду.
длительное нажатие на кнопку — с нажатой педалью тормоза, стартер крутит пока не отпустите, для запуска двигателя в холодную погоду.
Когда завели машину, то кнопка автоматически блокируется. Чтобы заглушить машину необходимо нажать на педаль тормоза и на кнопку, двигатель заглушится, кнопка погаснет.

Хочу отметить, что у меня сигнализация с автозапуском Starline A91, работает исправно с системой СТАРТ-Стоп, как и прежде.
Для того, чтобы запустить машину с автозапуска, с МКПП необходимо:
1. При работающем двигателе поставить на ручной тормоз
2. Нажать на педаль тормоза и нажать на кнопку Старт — Стоп, при этом машина продолжит работать(после этого кнопка перестанет подсвечиваться(аналогично если бы вы выключили зажигание и вынули ключь из замка зажигания.
3. Вышли из машины и поставили на охрану, машина заглушится
4. С помощью брелка сигнализации и комбинации заведите машину.
5. Снимаем с сигнализации, разблокируем кнопку, поднеся к считывателю метку.
6. Нажимаем на педаль тормоза и на кнопку(аналогично как с замком зажигания, будто вы вставили ключь и повернули в положение зажигания) после этого кнопка загорится. Теперь можно снимать с ручного тормоза и ехать.

Система Start-Stop. Эффективность для авто

Что это такое

Основная идея Start-Stop – выключение двигателя в ситуации, когда не требуется его работа. Например, при простое в пробках, или в ожидании зеленого сигнала. Когда подъехали к светофору и остановили машину, то она автоматически заглушит мотор. Как только убрали ногу с педали тормоза и нажали на «газ» — автомобиль заведется самостоятельно.

При этом значительно увеличится количество пусков двигателя. Это приводит к установке усиленного стартера (шесть щёток вместо четырех у обычного) и аккумулятора повышенной емкости AGM с увеличенных циклом разряда. Батарея может быстро принимать заряд, хорошо переносит нагрузки, не боится глубоких разрядов и морозов, имеет двойной ресурс. В некоторых устройствах в качестве стартера используется генератор, что позволяет сделать запуск бесшумным.

Система Start-Stop базируется на электронных датчиках и блоке управления мотором, причем датчики расположены на всех ведущих узлах автомобиля: колесах, аккумуляторе, коленвале, коробке передач, генераторе.

Принцип работы и устройство

В системе фирмы Bosch используется усиленный стартер (4) и генератор (8). Работу контролирует штатный блок управления двигателем (1) с доработанным программным обеспечением. Он глушит мотор по сигналам от датчиков скорости вращения колес (6). Добро на запуск дают не показанные на схеме датчики на педалях сцепления и тормоза авто.

Датчики положения рычага МКПП (6) и степени зарядки аккумулятора (3) нужны для блокировки мотора, если энергии в батарее мало или включена какая-либо передача. Датчик положения коленвала (7) — для точного останова поршней в положении, оптимальном для последующего пуска. Стабилизатор, компенсирующий «просадку» напряжения (2) при запуске авто, необходим для нормальной работы бортовых потребителей.

В системе Старт-Стоп устанавливают аккумулятор увеличенной ёмкости. Произвести замену не просто. Например, на некоторых автомобилях перед заменой данной АКБ нужно произвести ряд манипуляций. Прописать его в электронном блоке машины и сбросить возраст батареи и количество пусков мотора. Т.е. подружить аккумулятор и «мозги» автомобиля.

Экономит ли топливо

Особенностью системы «Старт-Стоп», является частый запуск мотора, что отражается на его ресурсе. А экономия топлива составляет не более 8 процентов. На практике экономия еще меньше.

Предположим, что на 100 км пробега «Старт-Стоп» сэкономит 200-300 мл топлива. В год проезжаем примерно 30 000 км. В итоге экономия составит 60-80 литров горючего. Думайте сами. Если часто ездите по городу, то эффект еще больше. При езде по трассе — смысл теряется. А на светофорах с задержкой 120-140 секунд, выключать двигатель можно самостоятельно.

Обычно, системой комплектуют автомобили по умолчанию, поэтому реальную стоимость вычислить сложно. У независимых компаний установка выйдет в 30 000 рублей. Несложно подсчитать, что для компенсации нужно не один год кататься по улицам в час пик, и простаивать в длинных пробках.
