Эбу двигателя что это 2115

Датчики ВАЗ 2115

Вступление

ВАЗ 2115 автомобиль отечественного производства, своего рода эта модель является рестайлингом ВАЗ 21099. Пятнадцатая модель отличалась от предшественницы усовершенствованными технологиями и двигателем с инжектором. Как известно для работы инжектора в автомобиле применяется множество датчиков поддерживающих системы в исправном состоянии. Довольно часто элементы инжекторной системы выходят из строя, чтобы правильно установить причину поломки автомобиля необходимо иметь диагностирующее оборудование или знать признаки неисправности датчиков. Изучив данную статью, Вы с легкостью сможете определить поломку датчика по его симптомам поломки.

  1. Регулятор холостого хода;
  2. Датчик положения заслонки;
  3. Датчик расхода воздуха;
  4. Датчик уровня тормозной жидкости;
  5. Датчик температуры ОЖ;
  6. Датчик давление масла;
  7. Датчик детонации;
  8. Датчик положения коленчатого вала;

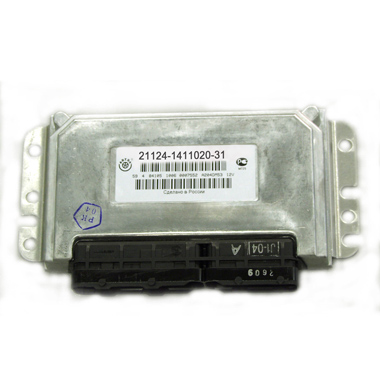

Электронный блок управления двигателем

Блок управления двигателем это своего рода головной центр управления всем автомобилем. В данном устройстве обрабатываются все показания предоставляемые датчиками автомобиля, регулируется процесс управления двигателем, определяется необходимые соотношения топлива и воздуха, формируется подача искры в нужный цилиндр и многое другое. Расположен ЭБУ в салоне автомобиля, под торпедо.

Датчик массового расхода воздуха

ДМРВ один из наиболее дорогих датчиков в автомобиле. Он отвечает за подсчет проходимого через него воздуха. Данные показания необходимы для правильного смешивания воздуха с топливом. Расходомер способен выйти из строя, если длительное время не производить замену воздушного фильтра, а так же при сильной вентиляции картерных газов из-за высокого содержания продуктов горения масла в ДВС. Находится на корпусе воздушного фильтра и крепиться двумя болтами к нему.

Признаки неисправности:

  • Неравномерный холостой ход;
  • Увеличенный расход топлива;
  • Долгий запуск ДВС;

Регулятор холостого хода

Датчик, который поддерживает работу холостого хода двигателя. Представляет собой двигатель постоянного тока с червячной передачей, на валу имеется металлический клин, который при необходимости открывает или закрывает воздушные канала дроссельного узла. Устанавливается на дроссельной заслонке, крепится двумя винтами к корпусу. Довольно часто выходит из строя из-за загрязнения вала или старения уплотняющего кольца.

Признаки неисправности:

  • Неравномерный холостой ход;
  • Долгий запуск ДВС;
  • Самопроизвольная остановка двигателя;

Датчик положения заслонки

ДПДЗ отвечает за считывание показаний о положение заслонки в текущий момент времени. Датчик является ненадежным элементом, тем самым довольно часто выходит из строя. Находится на дроссельной заслонки и крепиться двумя винтами с поролоновой прокладкой между датчиком и ДЗ.

Признаки неисправности:

  • Плавающие обороты от 500 до 2500 об/мин;
  • Увеличенный расход топлива;
  • Долгий запуск ДВС;

Модуль зажигания

Данный датчик отвечает за подачу искры на свечу. Имеет в себе две катушки, каждая из которых подает искры на два цилиндра. При выходе из строя отказывают сразу два цилиндра и в них появляются пропуски зажигания.

Признаки неисправности:

  • Двигатель троит;
  • Увеличенный расход топлива;
  • Потеря мощности;

Датчик уровня топлива

Указывает оставшееся количество топлива в баке. Устанавливается непосредственно в баке на стакане бензонасоса. Выходит из строя при перетирании графитовых контактов на электрической плате. При замене следует обращать внимание на его типовой номер, который указан на плате, так как все типы ДУТ, имеют разное сопротивление. При установке неподходящего датчика возможны большие погрешности в показаниях.

Признаки неисправности:

  • Неправильные показания о наличии топлива в баке;

Датчик положения коленчатого вала

Данный датчик считывает показания со шкива привода генератора, на шкиве имеется венец с одним отсутствующим зубом. Датчик отвечает за подачу искры в камеру сгорания и является единственным без которого автомобиль не запустится. Устанавливается на крышке корпуса масляного насоса на специальном отлитом кронштейне.

Признаки неисправности:

  • Пропуски воспламенения;
  • Отсутствие искры;
  • Невозможность запустить ДВС;

Датчик детонации

Отвечает за улавливание шумов в работе двигателя и передает показания на ЭБУ. Напоминает по принципу работу пьезо элемент. При появлении детонации в ДВС он вырабатывает небольшое напряжение и передает показания головному блоку управления двигателем, тем самым корректируя топливную смесь. Установлен на блоке цилиндров между двумя средними цилиндрами.

Самодиагностика и расшифровка кодов ошибок на ВАЗ 2115

Многие отечественные автомобили оснащаются бортовыми компьютерами, которые значительно облегчают поиск и выявление неисправностей при помощи кода. Возможность диагностики и самодиагностики на ВАЗ 2115 появилась с началом установки инжекторного двигателя на 8 клапанов.

Значение и расшифровка кодов

Коды самостоятельной диагностики

Видео «Самодиагностика ВАЗ 2115»

Комментарии и Отзывы

Диагностика автомобиля

Появление на комбинации приборов горящей лампы «Check Engine» сигнализирует водителю о возникновении проблемы в электрике автомобиля. Нужно понимать, что проверка транспортного средства своими руками и на СТО может дать разные результаты. Специальное оборудование, имеющееся у профессионалов, позволит более точно обнаружить неисправности.

Самостоятельная диагностика

На ВАЗ 2115 владелец может сделать самостоятельную диагностику и узнать, какие ошибки хранятся в памяти блока управления двигателя. Процедура проводится путем вызова кодов неисправностей на приборной панели или с помощью диагностического адаптера.

Для проведения диагностирования на электронной панели приборов необходимо выполнить определенную последовательность действий:

  1. Сесть в автомобиль на место водителя, вставить ключ в замок зажигания и нажать клавишу сброса суточного пробега, имеющуюся на комбинации приборов.
  2. Повернуть ключ замка в положение включения зажигания.
  3. Отпустить клавишу, запустив процесс самодиагностики. Визуально это будет выглядеть как включение подсветки, всех сигнальных ламп, возможных символов на жидкокристаллических экранах и тест приборов (стрелки будут ходить через всю шкалу в оба конца).
  4. Повторно нажать клавишу и отпустить. Второе нажатие выводит на экран, расположенный под спидометром, версию программного обеспечения комбинации приборов (надпись вида Uer х. х).
  5. Произвести еще одно нажатие на клавишу, после которого на экран будут выведены имеющиеся в памяти ошибки.

Комбинация приборов ВАЗ 2115, клавиша расположена в правой части спидометра

Водитель может делать самодиагностику на электромеханической панели и блоке управления «Январь-4» по следующей последовательности:

  1. Выключить зажигание.
  2. Открыть крышку диагностического разъема, расположенную на центральной консоли.
  3. Соединить контакт В с минусовой клеммой аккумулятора (с кузовом). Для этого подходит контакт А, подключенный к картеру двигателя.
  4. Включить зажигание. Лампа «Check Engine» вспышками выдаст код 12, который означает начало диагностики. Подача световых сигналов выглядит следующим образом — длинная вспышка, затем пауза (около 2 секунд), две короткие вспышки, длинная пауза (около 3 секунд). Подача сигнала 12 выполняется три раза. Если сигнал не подается, значит система диагностики неактивна или неисправна. После этого лампа «Check Engine» будет вспышками перечислять ошибки, имеющиеся в памяти. Каждый код повторяется по три раза. Если в памяти ошибок нет, то будет продолжаться передача кода 12.

Для чтения ошибок контроллеров применяется специальный адаптер K-Line, который при помощи коннектора подключается к диагностическому разъему. Этот разъем располагается на центральной консоли за пластиковой заглушкой (ниже прикуривателя и пепельницы). На адаптере имеется шнур с разъемом USB на конце, который подключается к любому ноутбуку. На устройстве должна быть установлена специальная программа для чтения и сброса ошибок (OpenDiagFree версии 1.4 или 1.6).

Читать еще:  Электронный регулятор режимов работы двигателя

Процедура считывания ошибок довольно простая, необходимо:

  1. Проверить уровень технологических жидкостей.
  2. Открыть крышку разъема и включить зажигание.
  3. Подключить адаптер или сканер к гнезду диагностики.
  4. Запустить программное обеспечение на ноутбуке.
  5. Просмотреть имеющиеся ошибки в диалоговом окне программы.
  6. Расшифровать коды при помощи интерфейса программы или таблицы расшифровки.
  7. Устранить причины неисправностей и провести повторную диагностику.

Значение и расшифровка кодов

При самодиагностике ВАЗ 2115 с инжектором на приборном щитке будут показаны только цифры или вспышки, которыми зашифрована ошибка. При считывании кодов неполадок с электромеханической комбинации приборов необходимо записать число вспышек и рассчитать по ним номера ошибок. Их назначения можно расшифровать по специальному списку. Большинство таких неисправностей устраняются самостоятельно путем замены отказавших датчиков.

Коды самостоятельной диагностики

При выполнении диагностики необходимо учитывать, что цифра на экране может обозначать две просуммированные ошибки. Например, 9 показывает на наличие двух неисправностей — под номером 1 и 8.

Числовая комбинацияРасшифровка
1Проблема в работе ЭБУ
2Некорректные данные от датчика уровня топлива
4 или 8Проблемы с питанием сети
12Неисправность цепи лампы ошибки на комбинации приборов
13Нет сигнала от лямбда-зонда
14 или 15Неверные данные от датчика температуры
16 или 17Проблемы с питанием сети, необходимо проверять наличие замыканий
19Ошибка датчика положения вала двигателя
21 или 22Ошибка датчика дросселя
23 или 25Неправильная работа датчика температуры воздуха на впуске
24Неисправен датчик скорости
27 или 28Нет сигнала от лямбда-зонда
33 или 34Отсутствуют данные о расходе воздуха
35Неисправен датчик контроля холостого хода
42Проблема с цепью управления зажиганием
43Отказ датчика детонации
44 или 45Нарушение состава смеси
51 или 52Ошибки работы памяти ЭБУ
53Ошибка датчика настройки СО (устанавливался на машины без нейтрализатора)
54Датчик октан-корректора (устанавливался на машины без нейтрализатора)
55Нарушение состава смеси
61Выход из строя лямбда-зонда

Пример появления ошибки 14 на панели

Таблица расшифровки кодов по вспышкам, высчитанным при диагностике.

Код ошибкиКомбинация вспышекРасшифровка
12Длинная-пауза-две короткихНеисправность диагностической цепи
14Длинная-пауза-четыре короткихНеисправность датчика температуры двигателя
15Длинная-пауза-пять короткихАналогично
16Длинная-пауза-шесть короткихНенормативное высокое напряжение сети
17Длинная-пауза-семь короткихНенормативное низкое напряжение сети
19Длинная-пауза-девять короткихОтказ датчика положения коленчатого вала
21Две длинных-пауза-одна короткаяНекорректные данные от датчика положения дроссельной заслонки
22Две длинных-пауза-две короткихАналогично
24Две длинных-пауза-четыре короткихНеполадка с датчиком скорости движения
27Две длинных-пауза-семь короткихПоломка лямбда-зонда
28Две длинных-пауза-восемь короткихАналогично
33Три длинных-пауза-три короткихНеобходимо проверить расходомер воздуха
34Три длинных-пауза-четыре короткихАналогично
35Три длинных-пауза-пять короткихОбороты холостого хода вне поля допуска
43Четыре длинных-пауза-три короткихНет сигнала от датчика детонации
51Пять длинных-пауза-одна короткаяОшибка запоминающего устройства в блоке
52Пять длинных-пауза-две короткихОшибка в контроллере
53Пять длинных-пауза-три короткихОшибка запоминающего устройства в блоке
61Шесть длинных-пауза-одна короткаяОтсутствие сигнала от иммобилайзера

Полученные данные позволяют быстро найти неисправный элемент и произвести устранение причины ошибки.

На видео от канала Гараж показано проведение диагностики на ВАЗ 2115 с помощью сканера и ноутбука.

Ошибки контроллеров

Наиболее часто встречающиеся при диагностике ошибки контроллера указаны в таблице.

Номер ошибки в программеРасшифровка
Р 0030-0038, 0141Неисправность системы подогрева лямбда-зондов
Р 0102 и 0103Некорректный сигнал от датчика подачи воздуха
Р 0112 и 0113Ошибка в данных от датчика температуры воздуха на впуске
Р 0115-0118 и 0217Проблемы с определением температуры двигателя или перегрев
Р 2122 и 2123, 0222 и 0223, а также 2138Некорректный сигнал от педали газа и датчика положения дросселя
Р 0171-0172Неверные параметры смеси
Р 0201-0204Неисправность форсунок (для каждого цилиндра свой код)
Р 0261-0272Проблемы с управлением форсунками
Р 0130-0134Проблемы с функционированием лямбда-зонда до нейтрализатора
Р 0136-0140Проблемы с функционированием лямбда-зонда после нейтрализатора
Р 0300Многократные пропуски зажигания
Р 0301-0304Пропуски зажигания по цилиндрам
Р 0326-0328Отказ датчика детонации
Р 0351-0352, 2301 и 2304Контроль работы катушек зажигания
Р 0422Выход из строя нейтрализатора
Р 0691-0692 и 0693-0694Отказ первого и второго реле пуска вентилятора системы охлаждения
Р 0560-0563Проблемы с питанием электросети
Р 0627-0629Указывают на некорректную работу цепи управления бензонасосом
Р 1602Неисправность в контроллере управления параметрами работы двигателя

Сброс ошибок

После самостоятельной диагностики, выяснения причины проблемы и исправления поломки, ошибки можно сбросить.

Для этого следует зайти в меню просмотра ошибок, нажать клавишу сброса одометра и выждать несколько секунд. На экране загорится цифра 0 — ошибка сброшена. При этом данные о неполадках сохраняются в памяти блока и их нужно удалить. Если оставить, то на комбинации приборов будет гореть лампа «Check Engine». Кроме того, при самодиагностике могут быть прочитаны не все ошибки электрической системы, процедура удаления ошибок покажет — нужен ли более детальный анализ электроники автомобиля.

Для сброса ошибки необходимо выполнить следующее:

  1. Включить зажигание.
  2. Открыть капот и снять отрицательную клемму с аккумулятора. Выждать приблизительно минуту, подключить провод обратно и закрыть капот.
  3. Отключить зажигание.
  4. Включить заново зажигание и запустить двигатель. Значок «Check Engine» может загореться на короткое время и погаснуть.

Если символ продолжает гореть, значит в автомобиле имеется постоянная проблема с каким-то датчиком или проводкой. Выяснить ее можно только при помощи специального сканера. Необходимо провести дополнительную диагностику, чтобы определить проблемный узел. Затем произвести ремонт и скинуть имеющиеся ошибки при помощи компьютерной программы диагностики ЭБУ.

Сброс ошибок на машинах с электромеханической комбинацией приборов осуществляется отключением минусовой клеммы аккумулятора от бортовой сети на 10 секунд. Зажигание при этом должно быть выключено.

Фотогалерея

Видео «Самодиагностика ВАЗ 2115»

Процедура проведения самодиагностики приборов ВАЗ 2115 показана на видео от канала Сам себе механик.

Где находится эбу ваз 2114 и 2115 (8 и 16 клапанов) – блок управления двигателем: замена контроллера

«Компьютер», управляющий всей системой автомобилей ВАЗ 2114-2115, — ЭБУ

ЭБУ ВАЗ 2114 представляет собой бортовой компьютер транспортного средства, предназначенный для управления основными системами авто. Параметры управляющего модуля влияют как на функциональность тех или иных регуляторов, так и на работу двигателя в целом. То есть важность данной системы отрицать нельзя.

Местоположение контроллера

В автомобилях ВАЗ 2114 и ВАЗ 2115 управляющий модуль устанавливается под центральной консолью авто, в частности, посредине, за панелью с магнитолой.

Читать еще:  Двигатель akl плавают обороты

Чтобы добраться до контроллера, необходимо выкрутить фиксаторы бокового каркаса консоли.

Что касается подключения, то в модификациях Самар с полтора литровым двигателем масса ЭБУ берется с корпуса силового агрегата, с крепления заглушек, расположенных справа от ГБЦ.

Место расположения ЭБУ в «Четырке»

В автомобилях, оборудованных 1.6- и 1.5- литровыми моторами с ЭБУ нового образца масса берется с приваренной шпильки.

Сама шпилька фиксируется на металлическом корпусе контрольного щитка у тоннеля пола, неподалеку от пепельницы.

Во время производства инженеры ВАЗ, как правило, ненадежно фиксируют эту шпильку, так что со временем она может разболтаться, соответственно, это приведет к неработоспособности некоторых устройств.

Устройство и принцип работы

Управляющий блок электронной системы работает в соответствии с показателями, полученными от датчиков:

  • скорости;
  • детонации;
  • лямбда-зонда;
  • фаз впрыска горючего;
  • положения коленчатого вала;
  • положения дросселя;
  • расходомера воздуха;
  • температуры антифриза.

В соответствии с данными, полученными от этих контроллеров, управляющий модуль осуществляет управления следующими системами:

  • зажигания;
  • адсорбером;
  • форсунками, а также бензонасосом;
  • системой вентиляции и отопления;
  • программами для диагностики работоспособности авто;
  • регулятором холостых оборотов (автор видео — Евгений Вехтер).

Что касается устройства, то конструктивно управляющий модуль состоит из следующих компонентов:

  • ОЗУ или оперативная память. В этом модуле содержатся основные данные о недавно выявленных ошибках, обнаруженных электронной системой в работе различных узлов. Когда водитель отключает зажигание, блок ОЗУ обновляется, в результате чего эти данные пропадают.
  • ППЗУ — основной элемент системы, в нем содержится прошивка управляющего модуля. Следует отметить, что в данном блоке памяти содержатся все необходимые данные о калибровках систем «четырки» вместе с общим алгоритмом управления двигателем. В отличие от ОЗУ, ППЗУ — это постоянная память, поэтому данные, прописанные в ней, сохраняются и после отключения зажигания. При необходимости данный модуль может быть перенастроен, то есть заново запрограммирован, что может привести к улучшению мощности, а также динамики транспортного средства.
  • ЭРПЗУ — первостепенная функция этого модуля заключается в охране авто. В памяти ЭРПЗУ содержится информация от противоугонной установки — пароли, а также кодировка основных параметров. Запуск мотора будет возможен только в том случае, если ЭПЗУ успешно сверится с данными, содержащимися в памяти иммобилайзера.

    Характерные неисправности: их признаки и причины

    По каким признакам можно определить неисправность ЭБУ:

    • нет сигналов управления, поступающих от исполнительных устройств (РХХ, расходомера, различных датчиков и т.д.);
    • нет сигнала взаимодействия с системой зажигания, топливным насосом, форсунками и прочими элементами;
    • при подключении диагностического тестера связь с электронной системой также будет отсутствовать;
    • также признаком могут служить перегоревшие контакты и механические повреждения устройства.

    Какие причины способствуют выходу из строя управляющего устройства:

    • замыкание электроцепи или ее обрыв;
    • неправильный ремонт электрики, в ходе которого были допущены ошибки, в частности, речь идет об установке или ремонте противоугонной системы;
    • подкуривание севшего АКБ от автомобиля с заведенным мотором;
    • поломку блока может спровоцировать неверное подключение клемм аккумулятора — плюс вместо минуса и наоборот;
    • отключение контактов АКБ при заведенном двигателе;
    • попадание влаги на плату модуля электронной системы;
    • механические повреждения девайса в результате аварии (автор видео о ремонте управляющего модуля в гаражных условиях — канал Авто Практика).

    Диагностика ЭБУ

    Блок управления двигателем ВАЗ — это устройство, которое может проработать долгое время без поломок, тем не менее, ни одно оборудование не может быть защищено от неисправностей.

    При обнаружении первых симптомов поломок устройство подлежит диагностике, поскольку несвоевременная проверка и ремонт могут привести к более серьезным последствиям.

    Диагностика устройства подразумевает считывание кодов ошибок, сохраненных в памяти девайса, для их дальнейшей расшифровки.

    Лучше всего проверять ЭБУ в специализированных центрах, поскольку диагностическое оборудование должно быть настроено под определенную модель ЭБУ. Разумеется, процедура диагностики может быть осуществлена и своими силами — с помощью компьютера, диагностического адаптера и программного обеспечения.

    В том случае, если ЭБУ не отвечает на проверку, но следует проверить его работоспособность, в частности:

    • произвести диагностику девайса на предмет перегрева;
    • убедиться в том, что устройство подключено к цепи питания и что его контакт с бортовой сетью хороший;
    • произвести диагностику механической целостности девайса — вполне возможно, что на корпусе устройства имеются повреждения, также причина может заключаться в образовании коррозии.

    Помните о том, что качественный ремонт блока управления в домашних условиях выполнить невозможно. Процедуру ремонта лучше доверить специалистам, причем не с любого СТО, а именно из сертифицированных центров.

    Фотогалерея «Замена ЭБУ своими руками»

    1. Блок фиксируется с помощью специальной планки, ее следует отогнуть.2. Далее, откручиваются гайки, с помощью которых блок крепится на этой планке.3. Когда гайки будут откручены, планка немного сдвигается в сторону, это позволит демонтировать ЭБУ. Загрузка …

    Видео «Инструкция по самостоятельной замене электронного блока в ВАЗ 2115»

    Если вы решили заменить ЭБУ, то эту задачу можно осуществить в домашних условиях — подробная инструкция по самостоятельной замене устройства представлена в ролике ниже (автор видео — канал AVTO CLASS).

    Эбу ваз 2114: виды, принцип работы и диагностика

    В данном материале мы рассмотрим ЭБУ ВАЗ 2114, его особенности, модификации и распиновку.

    Любая машина, сошедшая с конвейера в два последних десятилетия, просто напичкана разной электроникой и датчиками, ВАЗ 2114 не является исключением из правила.

    «Мозги» следят за тем, чтобы «выжать» максимум из способностей двигателя. Ремонт этого органа автомобиля требует специальных знаний и умений, но если постараться, можно разобраться и самому.

    Как работает

    Сердцем ЭБУ на ВАЗ 2114 является специальный микропроцессор, его задачей является контроль всех систем машины.

    В этом автомобиле он собирает информацию с датчиков:

    • лямбда-зонда;
    • расхода воздуха;
    • скорости;
    • фаз впрыска;
    • температуры ОЖ;
    • ДПДЗ;
    • детонации;
    • ДПКВ.

    Электроника собирает все эти данные воедино и обрабатывает, но зачем? Для того чтобы адекватно реагировать на все возможные изменения в главных системах машины и подтягивать их работу до нормы.

    Под контролем ЭБУ находятся следующие исполнительные устройства:

    • вентиляция;
    • система диагностики;
    • подача топлива;
    • адсорбер;
    • зажигание;
    • холостой ход.

    Мозги ваз 2114 имеет структурную схему памяти, состоящую из трех каскадов, каждый обладает собственными рабочими модулями:

  • ОЗУ – для людей, смыслящих в ПК, его функции не будут являться чем-то новым. По сути это оперативная память, в которой обрабатывается текущая рабочая сессия, но для бортового компьютера авто.
  • ППЗУ – это блок долгосрочной памяти. Тут сохраняются данные о прохождении обслуживания, топливная карта, все предыдущие калибровки системы, алгоритм контроля двигателя и сама прошивка ЭБУ. Данные, хранящиеся тут, не стираются ни при каких обстоятельствах. В свете компьютерных технологий, данный модуль является аналогией жесткому диску ПК. Именно в память этого модуля вносят изменения при «перепрошивке», когда хотят улучшить ходовые характеристики машины.
  • ЭРПЗУ – модуль, стоящий особняком от предыдущих. Его главной задачей является контроль противоугонной системы машины. Его память хранит кодировки, пароли и особенности передачи данных между ЭРПЗУ и иммобилайзером. Если пакеты данных не совпадут, модуль не позволит запустить двигатель.

    Читать еще:  Что такое форсировать двигатель

    Местонахождение прибора

    Искать блок необходимо под торпедой ВАЗ 2114. Чтобы достать прибор для его последующего ремонта и перепрошивки, необходимо снять панель торпеды. Для этого нужно открутить саморезы со стороны пассажира, оттуда же подцепить саму панель, после чего она снимется без проблем.

    Когда процедура демонтажа закончится, перед вами появится отверстие. Через него можно дотянуться до самого прибора, который закреплен при помощи специального стального фиксатора.

    На заключительном этапе нужно взяться за фиксатор и аккуратно поддерживать прибор, после этого выкрутить болт и держась за ручку вынуть корпус ЭБУ.

    Не забудьте заблаговременно отключить питание аккумулятора.

    Виды блоков

    Четырнадцатая почти отпраздновала свое пятнадцатилетие. Эти годы не прошли даром ни для автомобиля, ни для конструкторского бюро завода. Инженеры Авто-ВАЗ не сидели «сложа руки», с каждым годом они улучшали свое детище, эти «апгрейды» касались и мозга автомобиля. Всего было 8 поколений этого электронного устройства, при чем различались не только характеристики, но и производители.

    Такая ситуация вызывает резонный вопрос – «какой именно мозг стоит у вас в машине?» Чтобы это узнать, нужно осмотреть прибор, на его корпусе находится маркировка. Эти цифры являются номером модели. Переписав их и сопоставив с приведенной на сайте завода таблицей или информацией в нашей статье, вы сможете узнать свой ЭБУ.

    Январь-4 и GM-09

    Маркировка 21114-1411020-22 отвечает ЭБУ модели Январь-4, если на ЭБУ последние две цифры 10, 20, 20ч, 21 то это модель GM-09. Это самые первые мозги для ВАЗ 2114. Данным поколением устройств машины комплектовались до 2003 года. В зависимости от маркировки, устройства отличаются наличием ряда датчиков, которые определяли соответствие автомобиля ЕВРО-2.

    Сегодня ЭБУ этих моделей на разборках можно купить по цене в 5-6 тысяч рублей.

    21114-1411020-22
    Январь-4, без датч.кислорода, РСО, 1-ая серийная версия

    21114-1411020-22
    Январь-4, без датч.кислорода, РСО, 2-ая серийная версия

    21114-1411020-22
    Январь-4, без датч.кислорода, РСО, 3-тья серийная версия

    21114-1411020-22
    Январь-4, без датч.кислорода, РСО, 4-ая серийная версия

    21114-1411020-20
    GM,GM_EFI-4,2111 с датч.кислорода, USA-83

    21114-1411020-21
    GM,GM_EFI-4,2111 с датч.кислорода, ЕВРО-2

    21114-1411020-10
    GM,GM_EFI-4,2111 с датч.кислорода

    Bosch M1.5.4, Ителма 5.1, Январь 5.1.х

    Маркировка Bosch M1.5.4 это 21114-1411020 и 21114-1411020-70, цифры 71 в конце находятся на корпусах Ителма 5.1, а 72 на Январь 5.1.х. Второе поколение ознаменовало эру универсализации ЭБУ (аналогичный прибор можно найти на 2113 и 2115).

    21114-1411020-71
    Январь-5.1.1,без датч.кисл, СО

    21114-1411020-71
    Январь-5.1.1,без датч.кисл, СО

    21114-1411020-71
    Январь-5.1.1,без датч.кисл, СО

    21114-1411020-71
    Январь-5.1.1,без датч.кисл, СО

    21114-1411020-71
    Январь-5.1.1,без датч.кисл, СО

    21114-1411020-72
    ИТЕЛМА,без датч.кисл, СО

    21114-1411020-72
    ИТЕЛМА,без датч.кисл, СО

    21114-1411020-72
    ИТЕЛМА,без датч.кисл, СО

    21114-1411020-72
    ИТЕЛМА,без датч.кисл, СО

    По принципу действия все модели полностью идентичны. Такими мозгами машины комплектовались даже после 2013 года, благодаря общей успешности конструкции.

    21114-1411020
    Без датч.кисл,РСО

    21114-1411020
    Без датч.кисл,СО(рег-ся сканером СО)

    21114-1411020-70
    БОШ,без датч.кисл,РСО

    21114-1411020-70
    БОШ,без датч.кисл,РСО

    Январь 5.1.х и Ителма 5.1 можно приобрести за 8 тыс. рублей, Bosch M1.5.4 комплектовались экспортные образцы, но купить его можно по той же цене. Больше всего машин под управлением этих ЭБУ было выпущено в 2003-2007 годах.

    Bosch M7.9.7 и Январь 7.2

    Январь семерка имел множество моделей в зависимости от комплектации и объема двигателя, так на 1,5 литровых восьми клапанных двигателях устанавливались модели производства АВТЭЛ с грифом: 81 и 81ч, этот же мозг от производителя ИТЭЛМА имел цифры 82 и 82ч. Bosch M7.9.7 ставился на полуторалитровые двигателя экспортных экземпляров и маркировался 80 и 80ч на машинах стандарта Евро 2 и 30 на авто стандарта Евро 3.

    21114-1411020-80
    БОШ-7.9.7,Е-2,1,5литр.,1-ая серийная верс.

    21114-1411020-30
    БОШ-7.9.7,Е-3,1,5литр.,1-ая серийная верс.

    21114-1411020-81
    ЯНВАРЬ_7.2,Е-2,1,5литр.,1-ая_серийная верс.неудачн.,замена_А203EL36

    21114-1411020-82
    ИТЭЛМА,с датч.кисл.,Е-2,1,5литр,1-я_версия

    21114-1411020-82
    ИТЭЛМА,с датч.кисл.,Е-2,1,5литр,2-я_версия

    21114-1411020-82
    ИТЭЛМА,с датч.кисл.,Е-2,1,5литр,3-я_версия

    21114-1411020-80ч
    БОШ_797,без датч.кисл.,Е-2,дин.,1,5литра

    21114-1411020-81ч
    ЯНВАРЬ_7.2,без датч.кисл.,СО,1,5литр

    21114-1411020-82ч
    ИТЭЛМА,без датч.кисл.,СО,1,5литр

    На двигатели 1,6 литра:

    21114-1411020-30
    BOSCH_797,E-2,1.6L,1-я_серия(глюки в ПО)

    Система управления двигателем

    Система управления двигателем

    Двигатель ВАЗ-2111 с распределенным впрыском топлива под нормы токсичности R83-02 с контроллером 2111-1411020-61 (Январь-5.1) или 2111-1411020-60 (М1.5.4N) на автомобилях ВАЗ-2113, -2114, -2115

    Двигатель ВАЗ-2111 с распределенным впрыском топлива под нормы токсичности Евро-2 с контроллером 2111-1411020-40 (МР7.0) на автомобилях ВАЗ-2113, -2114, -2115

    1 — фрагмент монтажного блока;
    2 — электровентилятор системы охлаждения двигателя;
    3 — индикатор состояния автомобильной противоугонной системы;
    4 — блок управления автомобильной противоугонной системы;
    5 — датчик температуры охлаждающей жидкости;
    6 — датчик расхода воздуха;
    7 — дроссельный патрубок;
    8 — колодка, присоединяемая к датчику положения дроссельной заслонки;
    9 — колодка, присоединяемая к регулятору холостого хода;
    10 — контроллер;
    11 — колодка, присоединяемая к жгуту проводов кондиционера;
    12 — датчик кислорода;
    13 — датчик детонации;
    14 — датчик положения коленчатого вала;
    15 — датчик скорости;
    16 — адсорбер;
    17 — аккумуляторная батарея;
    18 — главное реле;
    19 — колодка, присоединяемая к жгуту проводов антиблокировочной системы тормозов;
    20 — колодка диагностики;
    21 — плавкий предохранитель защиты цепей главного реле;
    22 — плавкий предохранитель защиты контроллера; 23 — плавкий предохранитель защиты электробензонасоса и его реле;
    24 — реле включения электробензонасоса;
    25 — реле включения электровентилятора;
    26, 27 — колодки, присоединяемые к жгуту проводов панели приборов;
    28 — модуль зажигания;
    29 — электробензонасос с датчиком уровня топлива;
    30 — свечи зажигания;
    31 — форсунки;
    F — провод переднего жгута, идущий к клемме «В+» генератора;
    G — провода переднего жгута проводов.

    Порядок условной нумерации штекеров в колодках:

    А — контроллера;
    Б — блока управления автомобильной противоугонной системы;
    В — индикатора состояния автомобильной противоугонной системы;
    Г — колодки 26;
    Д — дроссельного патрубка;
    Е — датчика расхода воздуха;
    Ж — электробензонасоса и датчика кислорода;
    З — датчика скорости;
    И — модуля зажигания.

    Назначение штекеров в колодке 26:

    1 — к низковольтному входу тахометра в комбинации приборов;
    3 — к лампе контроля системы управления двигателем в комбинации приборов (от контроллера);
    4 — к выключателю плафона, расположенному на стойке двери водителя;
    5 — к лампе контроля системы управления двигателем в комбинации приборов (подача «+» питания);
    6 — к маршрутному компьютеру (сигнал расхода топлива);
    7 — к комбинации приборов (сигнал скорости автомобиля);
    8 — к выводу «15» выключателя зажигания (штекер 4 колодки выключателя).

    0 0 голоса
    Рейтинг статьи
    Ссылка на основную публикацию
    ВсеИнструменты
