Электросхема запуска двигателя мтз

Электрооборудование тракторов МТЗ-80, МТЗ-82

Электрическое оборудование тракторов МТЗ-80 и МТЗ-82 состоит из источников и потребителей электрической энергии, которые предназначены для пуска дизеля, освещения, звуковой и световой сигнализации при выполнении транспортных и других работ, питания контрольно-измерительных приборов, вентиляции и отопления кабины, очистки стекол кабины и других целей, где требуется использование электроэнергии.

На тракторе применено электрооборудование постоянного тока с номинальным напряжением 12В. Электрическая система выполнена по однопроводной схеме соединения потребителей с источниками электрической энергии, при которой металлические детали трактора используются как один из проводов тока. Эти детали называют массой трактора, с которой соединяют минусовые клеммы источников электрической энергии.

Источники электрической энергии — генератор и аккумуляторная батарея, включенные параллельно друг другу. Напряжение в заданных пределах регулируется реле-регулятором.

Аккумуляторная батарея служит источником электроэнергии всех систем и приборов электрооборудования при неработающем дизеле, и прежде всего системы пуска дизеля, создающей наибольшую нагрузку на аккумуляторную батарею.

В этот период работы аккумуляторная батарея разряжается. При работающем дизеле, когда напряжение генераторов будет больше э.д.с. аккумуляторной батареи, питание всех потребителей осуществляет генератор, в том числе зарядку аккумуляторной батареи.

На рисунках 1 и 2 показаны принципиальные схемы электрического оборудования тракторов МТЗ-80, МТЗ-82 и МТЗ-80Л, МТЗ-82Л.

Рис. 1. Схема электрооборудования тракторов МТЗ-80 и МТЗ-82: 1 и 56 — передние фары; 2 и 57 — передний указатель поворота; 3, 27, 28, 38 и 58 — соединительные панели, 4 — реле-регулятор; 5 — генератор; 6 и 32 — штепсельный разъем; 7 — выключатель электродвигателя вентилятора блока отопления — охлаждения кабины; 8 — электродвигатель вентилятора блока отопления — охлаждения; 9, 15 и 17 — блок предохранителей; 10 — соединительная муфта; 11 — выключатель плафона; 12 — плафон; 13 — стеклоочиститель ветрового стекла; 14 — выключатель стеклоочистителя; 16 и 21 — лампа освещения приборов; 18 — контрольный элемент электрофакельного подогревателя; 19 — контрольная лампа выключателя «массы»; 20 — добавочное сопротивление; 22 — включатель электрофакельного подогревателя и стартера; 23 — контрольная лампа дальнего света; 24 — стеклоомыватель; 25 и 42 — задние фары; 26 и 41 — задние фонари; 29 — включатель стоп-сигнала; 30 — выключатель задних фар; 31 — центральный переключатель света; 33 — штепсельная розетка прицепа; 34 — фонарь освещения номерного знака; 35 — кнопочный выключатель стеклоомывателя; 36 — прерыватель указателей поворота; 37 — контрольная лампа указателей поворота; 39 — переносная лампа; 40 — розетка переносной лампы; 43 — выключатель «массы»; 44 — аккумуляторная батарея; 45 — переключатель указателя поворота; 46 — кнопочный выключатель звукового сигнала; 47 — переключатель света передних фар; 48 — амперметр; 49 — указатель температуры воды; 50 — включатель блокировки запуска дизеля; 51 — стартер; 52 — реле стартера; 53 — реле блокировки; 54 — электрофакельный подогреватель; 55 — датчик указателя температуры воды; 59 — звуковой сигнал; 60 — указатель уровня топлива; 61 — датчик указателя уровня топлива.


Рис. 2. Схема электрооборудования тракторов МТЗ-80Л и MT3-82Л: 1 и 55 — передние фары; 2 и 56 — передний указатель поворота; 3 — реле-регулятор; 4, 28, 29, 36 и 54 — соединительные панели; 5 — генератор; 6 и 31 — штепсельный разъем; 7 — выключатель электродвигателя вентилятора блока отопления — охлаждения кабины; 8 — электродвигатель вентилятора блока отопления — охлаждения; 9 — соединительная муфта; 10 — выключатель плафона; 11 — плафон; 12, 15, 17 — блок предохранителей; 13 — выключатель стеклоочистителя; 14 — стеклоочиститель ветрового стекла; 16 и 21 — лампа освещения приборов; 18 — контрольная лампа выключателя «массы»; 19 — указатель температуры воды; 20 — включатель стартера; 22 — контрольная лампа дальнего света; 23 — стеклоомыватель; 24 — центральный переключатель света; 25 — включатель стоп-сигнала; 26 и 39 — задние фары; 27 и 38 — задний фонарь; 30 — выключатель задних фар; 32 — штепсельная розетка прицепа; 33 — фонарь освещения номерного знака; 34 — выключатель стеклоомыватели; 35 — контрольная лампа указателя поворота; 37 — переносная лампа; 40 — выключатель «массы»; 41 — розетка переносной лампы; 42 — аккумуляторная батарея; 43 — включатель блокировки запуска пускового двигателя; 44 — переключатель указателей поворота; 45 — кнопочный выключатель звукового сигнала; 46 — прерыватель указателей поворота; 47 — кнопочный выключатель магнето; 48 — переключатель света передних фар; 49 — амперметр; 50 — стартер; 51 — магнето;52 — свеча зажигания; 53 — датчик указателя температуры воды; 57 — звуковой сигнал; 58 — указатель уровня топлива; 59 — датчик указателя уровня топлива.
[Тракторы МТЗ-80 и МТЗ-82. 1984г.]

Читать еще:  Что сделать чтобы дизельный двигатель заклинил

Проверка системы электрического пуска трактора МТЗ-80/82

Проверка системы электрического пуска с помощью приборов стенда КИ-8927-ГОСНИТИ

Проверка стартеров СТ 212А, СТ362 и СТ 352Д. Подключите вольтметр стенда к стартеру (к клемме «+» стартера и к «массе» трактора) и измерьте напряжение. Оно должно быть не менее 10,5 В.

Затормозите двигатель, включив передачу коробки передач и стояночный тормоз.
Включите стартер на 4-5 с и вторично измерьте напряжение на клемме «+» стартера. Напряжение у исправного стартера при заряженной аккумуляторной батарее должно быть не менее 9 В для СТ362 и СТ352Д и не менее 7 В для СТ212А и 24.3708.

Если напряжение изменяется незначительно или сверх допустимого значения, проверьте цепь стартера (проводка, щетки, коллектор, обмотка якоря).
Если стартер самопроизвольно выключается и снова включается, проверьте исправность цепи удерживающей обмотки тягового реле.
Если при включении стартера слышен скрежет в приводе, проверьте его состояние и регулировку контактов включателя стартера.
Если при заторможенном дизеле стартер вращается, проверьте стартерную муфту привода.
Если при запуске дизеля стартер продолжает вращаться, немедленно остановите дизель, выключите включатель «массы» и проверьте привод стартера, состояние контактов включателя стартера, исправность промежуточного реле.

Проверка системы пуска с помощью прибора КИ-1093

Проверка стартеров СТ 212А; 24.3708, СТ 362 и СТ 352Д. Проверьте мощность, потребляемую стартером в режиме полного торможения дизеля. Для этого выключите включатель «масса» Подключите к клемме батареи шунт и переключите прибор КИ-1093 на измерение силы тока 300 А для стартеров СТ 352Д и СТ 362 и 1500 А для стартера СТ 212А и 24.3708 (рис. 1). К клемме стартера подключите вольтметр прибора КИ-1093 Включите любую передачу и затормозите трактор Включите стартер не более чем на 10 с и быстро отсчитайте силу тока, потребляемого стартером, и напряжение на его клеммах.

Рис. 1 Схема подключения прибора КИ-1093 при проверке стартера:
1 – выключатель «массы»; 2 – аккумуляторная батарея; 3 – стартер; 4 – реле стартера; 5 – реле блокировки; 6 – подогреватель; 7 – добавочное сопротивление; 8 – контрольный элемент; 9 – пусковой включатель; 10 – амперметр; 11 – прибор КИ-1093

Сила потребляемого тока должна быть не более 250 А для стартеров СТ 352Д и СТ 362 и 1450А для стартеров 24.3708 и СТ 212А, напряжение – не менее 9 и 7 В соответственно. Если эти параметры отличаются от указанных, то по показаниям прибора на основании табл. 1 выявите характер неисправности и устраните ее.

Таблица 1. Диагностирование стартера

Рис. 2 Схема проверки цепей питания стартера:
1 – включатель «массы»; 2 – акку-муляторная батарея; 3 – стартер; 4 – реле стартера; 5 – реле-блокировки; 6 – подогреватель; 7 – добавочное сопротивление; 8 – контрольный элемент; 9 – пусковой включатель; 10 – амперметр; 11 – прибор КИ-1093

Проверка магнето М24-А1 и свечи зажигания

Проверьте и при необходимости отрегулируйте зазор между контактами прерывателей магнето. Зазор между контактами при наибольшем их расхождении должен быть 0,25-0,35 мм, а рабочие поверхности контактов должны быть параллельными и не иметь подгорания. Если необходимо, перед регулировкой зазора зачистите, контакты.

Проверьте и при необходимости отрегулируйте зазор между электродами свечи зажигания. Зазор между электродами свечи должен быть 0,6-0,75 мм.

Если на внутренней части свечи обнаружены нагар или копоть, удалите их с помощью прибора для очистки и проверки свечей М514-2М, после чего отрегулируйте зазор.

Снимите со свечи провод высокого напряжения и, удерживая его наконечник на расстоянии 5-7 мм от поверхности головки блока цилиндра (рис. 3), проверьте наличие искры при прокручивании коленчатого вала пускового двигателя. Время прокручивания вала стартером не должно превышать 15 с.

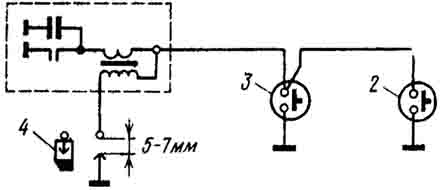

Рис. 3. Схема проверки магнето пускового двигателя:
