Типовые схемы пуска синхронных электродвигателей

Синхронные движки получили обширное распространение в индустрии для электроприводов, работающих с неизменной скоростью (компрессоров, насосов и т.д.). В ближайшее время, вследствие возникновения преобразовательной полупроводниковой техники, разрабатываются регулируемые синхронные электроприводы.

Плюсы синхронных электродвигателей

Синхронный движок несколько труднее, чем асинхронный, но обладает рядом
преимуществ, что позволяет использовать его в ряде всевозможных случаев заместо асинхронного.

1. Главным достоинством синхронного электродвигателя является возможность
получения рационального режима по реактивной энергии , который осуществляется
методом автоматического регулирования тока возбуждения мотора. Синхронный
движок может работать, не потребляя и не отдавая реактивной энергии в сеть,
при коэффициенте мощности ( cos фи)
равным единице.Если для предприятия нужна выработка реактивной энергии, то
с и нхронный электродвигатель, работая с перевозбуждением,
может отдавать ее в сеть.

2. Синхронные электродвигатели наименее чувствительны к
колебаниям напряжения сети, чем асинхронные электродвигатели. Их
наибольший момент пропорционален напряжению сети, в то время как критичный
момент асинхронного электродвигателя пропорционален квадрату напряжения.

3. Синхронные электродвигатели имеют высшую перегрузочную
способность. Не считая того, перегрузочная способность синхронного мотора
может быть автоматом увеличена за счет увеличения тока возбуждения, к примеру,
при резком краткосрочном повышении нагрузки на валу мотора.

4. Скорость вращения синхронного мотора остается
постоянной при хоть какой нагрузке на валу в границах его перегрузочной возможности.

Методы запуска синхронного электродвигателя

Вероятны последующие методы запуска синхронного мотора: асинхронный запуск на полное напряжение сети и запуск на пониженное напряжение через реактор либо автотрансформатор.

Асинхронный запуск синхронного электродвигателя

Схема возбуждения синхронного мотора с глухоподключенным возбудителем достаточно ординарна и может применяться в этом случае, если пусковые токи не вызывают падения напряжения в сети больше допустимого и статистический момент нагрузки Мс

Асинхронный запуск синхронного мотора делается присоединением статора к сети. Движок разгоняется как асинхронный до скорости вращения, близкой к синхронной.

В процессе асинхронного запуска обмотка возбуждения замыкается на разрядное сопротивление, чтоб избежать пробоя обмотки возбуждения при пуске, потому что при малой скорости ротора в ней могут появиться значимые перенапряжения. При скорости вращения, близкой к синхронной, срабатывает контактор КМ (цепь питания контактора на схеме не показана), обмотка возбуждения отключается от разрядного сопротивления и подключается к якорю возбудителя. Запуск завершается.

Типовые узлы схем возбуждения синхронного мотора

Слабеньким местом большинства электроприводов с синхронными движкам, существенно
усложняющим эксплуатацию и повышающим издержки, многие годы являлся
электромашинный возбудитель. В текущее время обширное распространение для
возбуждения синхронных движков находят тиристорные возбудители . Они
поставляются в комплектном виде.

Тиристорные возбудители синхронных электродвигателей более надежны и имеют
более высочайший к.п.д. по сопоставлению с электромашинными возбудителями. С помощью их
просто решаются вопросы рационального регулирования тока возбуждения для
поддержания всепостоянства cos фи, напряжения на шинах,
от которых питается синхронный движок, также ограничение токов ротора и
статора синхронного мотора в аварийных режимах.

Тиристорными возбудителями оснащается большая часть выпускаемых больших
синхронных электродвигателей. Они делают обычно последующие функции:

  • запуск синхронного мотора с включенным в цепь обмотки возбуждения
    пусковым резистором,
  • бесконтакное отключение пускового резистора после окончания запуска
    синхронного мотора и защиту его от перегрева,
  • автоматическую подачу возбуждения в подходящий момент запуска синхронного
    электродвигателя,
  • автоматическое и ручное регулирование тока возбуждения
  • нужную форсировку возбуждения при глубочайших посадках напряжения на
    статоре и резких набросах нагрузки на валу синхронного мотора,
  • резвое гашение поля синхронного мотора по мере надобности понижения
    тока возбуждения и отключениях электродвигателя,
  • защиту ротора синхронного мотора от долговременной перегрузки по току и
    маленьких замыканий.

Если запуск синхронного электродвигателя делается на пониженное напряжение, то при «легком» пуске возбуждение подается до включения обмотки статора на полное напряжение, а при «тяжелом» пуске подача возбуждения происходит при полном напряжении в цепи статора.
Может быть подключение обмотки возбуждения мотора к якорю возбудителя поочередно с разрядным сопротивлением.

Процесс подачи возбуждения синхронному движку автоматизируется 2-мя методами: в функции скорости и в функции тока.

На схеме, приведенной на рисунке, подача возбуждения синхронному движку осуществляется при помощи электрического реле неизменного тока КТ (реле времени с гильзой). Катушка реле врубается на разрядное сопротивление Rразр через диодик VD. При подключении обмотки статора к сети в обмотке возбуждения мотора наводится ЭДС. По катушке реле КТ проходит выпрямленный ток, амплитуда и частота импульсов которого зависят от скольжения.

Подача возбуждения синхронному движку в функции скорости

При пуске скольжение S = 1. По мере разгона мотора оно миниатюризируется и интервалы меж выпрямленными полуволнами тока растут; магнитный поток равномерно понижается по кривой Ф(t).

При скорости, близкой к синхронной, магнитный поток реле успевает добиться значения потока отпадания реле Фот в момент, когда через реле КТ ток не проходит. Реле теряет питание и своим контактом делает цепь питания контактора КМ (на схеме цепь питания контактора КМ не показана).

Разглядим контроль подачи возбуждения в функции тока при помощи реле тока. При пусковом токе срабатывает реле тока КА и размыкает собственный контакт в цепи контактора КМ2.

Читать еще:  Что такое двигатель лиманского

График конфигурации тока и магнитного потока в реле времени КТ

Контроль подачи возбуждения синхронному движку в функции тока

При скорости, близкой к синхронной, реле КА отпадает и замыкает собственный контакт в цепи контактора КМ2. Контактор КМ2 срабатывает, замыкает собственный контакт в цепи возбуждения машины и шунтирует резистор Rразр

Изучение схем пуска двигателей, функции времени.

При пуске двигатель преодолевает момент инерции привода и механизма, а также силу трения, которая при трогании с места всегда больше, чем при работе, так как коэффициент трения покоя обычно превышает коэффициент трения движения. Кроме того, пуск многих горных машин и конвейеров часто осуществляется в условиях заштыбовки и завала, поэтому при пуске двигатель должен развивать значительно больший вращающий момент, чем при работе с установившейся скоростью.

В начальный момент пуска ток двигателя резко возрастает, таи к в неподвижном якоре двигателя постоянного тока отсутствует противо-э.д.с., а в неподвижном роторе включенного в сеть двигателя переменного тока индуктируется большая э.д.с. Большие пусковые токи могут вызвать перегрев обмоток, искрение щеток и значительные электродинамические усилия в обмотках двигателя, вызывающие повреждения изоляции. По условиям коммутации двигатели постоянного тока должны иметь пусковой ток не выше 0% номинального.

При большом пусковом токе возникают колебания напряжения шахтной электросети, отрицательно влияющие на работу, как самого двигателя, так и других приемников, подключенных к сети, поскольку при этом снижаются вращающие моменты двигателей, световые потоки ламп и т. д. Кроме пускового тока необходимо ограничивать ускорения и особенно стараться избежать рывка, величина которого, является производной от ускорения (м/с 3 ). Чрезмерное ускорение и рывок опасны для прочности конструкции. Особенно это недопустимо в транспортных устройствах для перевозки подъема людей из шахты. В зависимости от величины статического момента различают следующие режимы пуска: легкий, когда начальный статический момент Мс, не превышает 40% номинального значения (насосы, вентиляторы, турбокомпрессоры, преобразовательные электромашинные агрегаты);

Пуск двигателей в простейших системах электропривода осуществляют с помощью пускового реостата. Большинство асинхронных электродвигателей с короткозамкнутым ротором, применяют; для привода горных машин, запускают непосредственным включением на полное напряжение сети. И лишь для мощных синхронных и асинхронных; двигателей с короткозамкнутым ротором в ряде случаев применяются пуск при пониженном напряжении с мощью автотрансформаторов и реакторов, включаемых на время пуска в цепь статора. В сложных системах электропривода постоянного тока пуск осуществляют плавным увеличением напряжения на якоре.

Для облегчения тяжелых условий пуска (например, мощных конвейеров) иногда используют специальные средства — различные виды муфт (электромагнитные, гидравлические и др.). В этом случаях двигатель пускается вхолостую и передача движения исполнительному органу осуществляется включением муфты до полного разгона двигателя. Однако при этом увеличивается общее время пуска рабочей машины, хотя время работы двигателя большими пусковыми токами уменьшается.

Нормальный пуск применяют для двигателей с продолжительным режимом работы (конвейеры, насосы, роторные экскаваторы, буровые станки, вентиляторы и др.), а форсированный — для двигателей приводов, работающих с большой частотой включения (подъемные машины, рабочие двигатели одноковшовых экскаваторов и др.). Во втором случае в целях экономии времени пуск производят с предельно допустимыми моментами и токами.

При наличии упругих элементов и кинематического зазора между отдельными звеньями механизма большие моменты двигателя при пуске могут вызвать механические перенапряжения, удары, поломки машины и др. Тогда искусственно понижают начальный момент двигателя до (0,3—0,5) Мном.

Кроме обмотки возбуждения, питаемой постоянным током, ротор синхронного двигателя снабжается специальной пусковой короткозамкнутой обмоткой, с помощью которой двигатель пускается в ход как асинхронный. В установившемся режиме пусковая обмотка сглаживает колебания угловой скорости и тока статора при мнении нагрузки, напряжения и частоты сети. Постоянный ток в обмотку возбуждения подают лишь тогда, когда частота вращения ротора становится близкой к синхронной (подсинхронной). и поэтому двигатель втягивается в синхронизм. Чем меньше скольжение и величина статического момента, тем благоприятнее условия вхождения двигателя в синхронизм.

Асинхронный пуск синхронного двигателя возможен как при том, так и при пониженном напряжении. В последнем случае пуск осуществляют в следующем порядке; статор включают пониженное напряжение (при этом двигатель втягивается в синхронизм) и затем переключают его на полное напряжение.

Плавный пуск асинхронного электродвигателя с короткозамкнутым ротором

Асинхронные электродвигатели, помимо очевидных преимуществ имеют два существенных недостатка – большой пусковой ток (до семи раз больше номинального) и рывок на старте. Данные недостатки негативно влияют на состояние електросетей, требуют применения автоматических выключателей с соответствующей времятоковой характеристикой, создают критические динамические нагрузки на оборудование.

С эффектом запуска мощного асинхронного двигателя знакомы все: «проседает напряжение и сотрясается все вокруг электродвигателя. Поэтому, для уменьшения негативных воздействий были разработаны способы и схемы, позволяющие смягчить рывок и сделать запуск асинхронного двигателя с короткозамкнутым ротором более плавным.

Способы плавного пуска асинхронных двигателей

Кроме негативного влияния на цепи питания и окружение, стартовый импульс электродвигателя вреден и для его обмоток статора, ведь момент увеличенной силы при запуске прикладывается к обмоткам. То есть, сила рывка ротора усиленно давит на обмоточные провода, тем самым убыстряя износ их изоляции, пробой которой называют межвитковым замыканием.

Иллюстрация принципа действия асинхронного электродвигателя

Поскольку конструктивно нельзя уменьшить пусковой ток, придуманы способы, схемы и аппараты, обеспечивающие плавный пуск асинхронного двигателя. В большинстве случаев, на производствах с мощными линиями питания и в быту данная опция не является обязательной – так как колебания напряжения и пусковые вибрации не оказывают существенного влияния на производственный процесс.

Читать еще:  Двигатель бмв м20 чем он лучше от м50

Графики изменения токов при прямом запуске и при помощи устройств плавного пуска

Но существуют технологии, требующие стабильных, не превышающих норм параметров, как электроснабжения, так и динамических нагрузок. Например – это может быть точное оборудование, работающее в одной сети с чувствительными к напряжению потребителями электроэнергии. В этом случае, для соблюдения технологических норм для мягкого запуска электродвигателя применяют различные способы:

  • Переключение звезда – треугольник;
  • Запуск при помощи автотрансформатора;
  • устройства плавного пуска асинхронного двигателя (УПП).

В приведенном ниже видео перечислены основные проблемы, возникающие при запуске электродвигателя, а также описаны достоинства и недостатки различных устройств плавного пуска асинхронных электродвигателей с короткозамкнутым ротором.


По-иному УПП еще называют софт стартерами, от английского «soft» – мягкий. Ниже будут кратко описаны виды и предлагаемые опции в широко распространенных УПП (софт стартерах). Также вы можете ознакомиться с дополнительными материалами по устройствам плавного пуска

Промышленные софт стартеры для электродвигателей различной мощности

Ознакомление с принципом плавного запуска

Для того, чтобы осуществить плавный пуск асинхронного электродвигателя максимально эффективно и с минимальными затратами, приобретая готовые софт стартеры, необходимо прежде ознакомиться с принципом действия подобных устройств и схем. Понимание взаимодействия физических параметров позволит сделать оптимальный выбор УПП.

При помощи устройств плавного пуска можно добиться снижения пускового тока до значения трехкратного превышения номинального (вместо семикратной перегрузки)

Для плавного пуска асинхронного электродвигателя необходимо уменьшить пусковой ток, что позитивно скажется как на нагрузке электросети, так и на динамических перегрузках обмоток двигателя и приводных механизмов. Достигают уменьшения пускового тока, снижая напряжение питания электродвигателя. Заниженное пусковое напряжение используется во всех трех предложенных выше способах. Например, при помощи автотрансформатора пользователь самостоятельно занижает напряжение при запуске, поворачивая ползунок.

Понижая напряжение на старте можно добиться плавного запуска електродвигателя

При использовании переключения «звезда-треугольник» меняется линейное напряжение на обмотках электродвигателя. Переключение осуществляется при помощи контакторов и реле времени, рассчитанное на время запуска электродвигателя. Подробное описание плавного пуска асинхронного электродвигателя при помощи переключения «звезда-треугольник» имеется на данном ресурсе по указанной ссылке.

Схема переключения «звезда-треугольник» с использованием контакторов и реле времени

Теория осуществления плавного запуска

Для понимания принципа плавного старта необходимо понимание закона сохранения энергии, необходимой для раскрутки вала ротора электромотора. Упрощенно можно считать энергию разгона пропорциональной мощности и времени, E = P*t, где P – мощность, равная умножению силы тока на напряжение (P = U*I). Соответственно, E = U*I *t. Поскольку для уменьшения пускового момента и снижения нагрузок на сеть необходимо уменьшить стартовый ток I, то сохраняя уровень потраченной энергии нужно увеличить время разгона.

Увеличение времени разгона за счет снижения пускового тока возможно только при небольшой нагрузке на валу. Это является основным недостатком всех УПП

Поэтому для оборудования с тяжелыми условиями старта (большой нагрузкой на валу во время запуска), применяются специальные электродвигатели с фазным ротором. Узнать о свойствах данных двигателей можно из соответствующего раздела в статье на данном ресурсе, перейдя по ссылке.

Звигатель с фозім ротором, необходим для оборудования с тіжелім запуском

Также необходимо учитывать, что во время мягкого запуска происходит увеличенный нагрев обмоток и электронных силовых ключей пускового устройства. Для охлаждения полупроводниковых ключей необходимо использование массивных радиаторов, которые увеличивают стоимость аппарата. Поэтому уместно использование УПП для кратковременного разгона двигателя с дальнейшим шунтированием ключей прямым напряжением сети. Подобный режим (переключение байпас) делает компактней и дешевле электронное устройство плавного пуска асинхронных двигателей, но ограничивает количество запусков в определенном интервале ввиду требуемого времени для охлаждения ключей.

Структурная схема шунтирования силовых полупроводниковых ключей (байпас)

Основные параметры и характеристики УПП

Ниже в тексте будут приведены схемы аппаратов плавного запуска для изучения и собственноручного изготовления. Для тех, кто не готов осуществить плавный пуск асинхронного электродвигателя своими руками, полагаясь на готовое изделие, будет полезной информация о существующих разновидностях софт стартеров.

Пример аналогово и цифрового УПП, в модульном исполнении (устанавливается на DIN-рейку)

Одним из главных параметров при выборе УПП является мощность обслуживаемого электромотора, выраженная в киловаттах. Не менее важным является время разгона и возможность регулировки интервала запуска. Данными характеристиками обладают все существующие софт стартеры. Более совершенные УПП являются универсальными и позволяют настраивать параметры мягкого запуска в широком диапазоне значений относительно характеристик двигателя и требований технологического процесса.

Пример универсального софтстартера

В зависимости от типа софт стартера в них могут присутствовать различные опции, повышающие функциональность аппарата и позволяющие осуществлять контроль работы электродвигателя. Например, при помощи некоторых УПП возможно осуществление не только плавного запуска электромотора, но и его торможение. Более совершенные софт стартеры осуществляют защиту двигателя от перегрузок и позволяют также регулировать вращательный момент ротора при пуске, останове и работе.

Пример различий в технических характеристиках различных УПП от одного производителя

Разновидности софт стартеров

По способу подключения УПП подразделяются на три вида:

    Однофазные. Регулируют пусковое напряжение на одной фазе для уменьшения пускового момента. Обладают ограниченной функциональностью и не снижают пусковой ток. В виду удешевления полупроводниковых силовых ключей, однофазные УПП применяются редко.

Структурная схема однофазного УПП
Двухфазные. Осуществляют регулировку пускового тока по двум фазам, что позволяет улучшить динамические характеристики запуска двигателя, но не решают проблему с несимметричной «просадкой» напряжения. Используется в основном радиолюбителями, осуществляющими плавный пуск асинхронного электродвигателя своими руками, схема устройства приведена ниже.

Структурная схема двухфазного УПП
Трехфазные. Дают максимально возможное уменьшение пускового момента, снижая пусковой ток до минимально возможной трехкратной перегрузки. Позволяют осуществлять большой набор функций помимо плавного разгона – регулировку момента, торможение, слежение за параметрами, дистанционное управление, защиту от тепловых перегрузок, и т. д.

Читать еще:  Что с двигателем скутера когда он стучит

Структурная схема трехфазного УПП

УПП своими руками

Для самостоятельного изготовления УПП используемая схема плавного пуска асинхронного двигателя своими руками будет зависеть от возможности и навыков мастера. Самостоятельное смягчение пусковых перегрузок при помощи автотрансформатора доступно практически любому пользователю без специальных знаний, но данный способ является неудобным ввиду необходимости ручной регулировки старта электродвигателя. В продаже можно встретить недорогие устройства плавного запуска, которые придется самостоятельно подключить к электроинструменту, не обладая глубокими познаниями в радиотехнике. Пример работы до и после софт стартера, а также его подключение показано на видео ниже:


Для мастеров, обладающих общими знаниями в электротехнике, и владеющих практическими навыками электромонтажа подойдет для собственноручного осуществления плавного запуска схема переключения «звезда-треугольник». Данные схемы, несмотря на их солидный возраст, широко распространены и успешно используются по сей день ввиду простоты и надежности. В зависимости от квалификации мастера в сети интернет можно найти схемы УПП для повторения своими руками.

Пример схемы относительно простого двухфазного УПП

Современные софт стартеры имеют внутри сложную электронную начинку из множества электронных деталей, работающих под управлением микропроцессора. Поэтому для изготовления аналогичного УПП своими руками по имеющимся в сети интернет схемам необходимо не только мастерство радиолюбителя, но и навыки программирования микроконтроллеров.

Устройство запуска трехфазных двигателей в однофазной сети

Устройство запуска трехфазных двигателей в однофазной сети

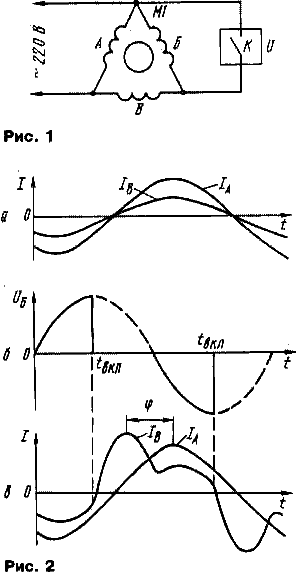

Для подключения трехфазных электродвигателей к однофазной сети переменного тока в качестве фазосдвигающих элементов используют, как правило, конденсаторы. Практика показывает, что для двигателей мощностью 2. 3 кВт суммарная емкость фазосдвигающих конденсаторов может достигать 200. 300 мкф и больше. Поэтому батарея конденсаторов становится большой по объему, массе и цене. Автор публикуемой статьи предлагает электронное устройство, обеспечивающее работу трехфазного двигателя от однофазной сети без фазосдвигающих конденсаторов. Подключение предлагаемого устройства к электродвигателю и принцип его работы иллюстрирует рис. 1. Узел U представляет собой двунаправленный электронный ключ К, включение которого происходит в строго определенный момент времени.

Для запуска двигателя М1 в его обмотке Б или В должен протекать ток, сдвинутый по фазе относительно тока в обмотке А. Это создает на валу двигателя вращающий момент. В идеальном случае сдвиг по фазе должен быть 120°, реально же для запуска и устойчивой работы двигателя достаточно иметь фазовый сдвиг 50. 70°. В описываемом устройстве сдвиг фаз токов достигается замыканием в определенные моменты времени ключом К одной из обмоток двигателя, в данном случае — обмотки Б.

На рис. 2 приведены графики напряжения и токов, поясняющие принцип сдвига токов в обмотках двигателя. График а изображает форму токов в обмотках А и В при разомкнутом ключе К. В этом случае фазовый сдвиг токов равен нулю и вращающий момент на валу двигателя не создается. При замыкании обмотки Б ключом в момент времени Твкл (график б) фазовые соотношения токов в обмотках изменяются. Ток в обмотке В начинает расти быстрее (график в). А так как ток в обмотке В не может измениться скачком, то это приводит к запаздыванию тока Iв относительно Iа на угол j. Хотя форма тока в обмотке В отличается от синусоидальной, фазовый сдвиг токов создает на валу двигателя вращающий момент.

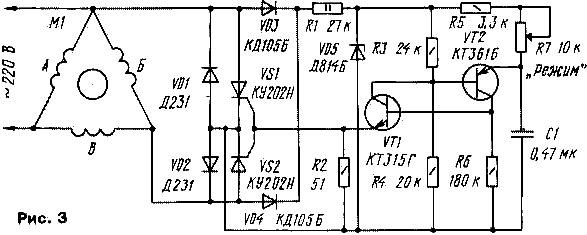

Схема устройства запуска приведена на рис. 3. Двунаправленный электронный ключ выполнен на диодах VD1, VD2 и три-нисторах VS1, VS2. Диоды VD3 и VD4 образуют двухполупериодный выпрямитель сетевого напряжения, а резистор R1 и стабилитрон VD5 — стабилизатор выпрямленного напряжения. Управление тринисторами электронного ключа осуществляется транзисторами VT1, VT2. Момент включения электронного ключа устанавливают резистором R7 «Режим». При минимальном сопротивлении резистора ключ открывается в момент максимального напряжения на обмотке Б электродвигателя (см. рис. 2,6), при максимальном — ключ закрыт. Перед запуском двигателя движок резистора R7 переводят в крайнее нижнее (по схеме) положение, соответствующее максимальному фазовому сдвигу токов и, следовательно, наибольшему пусковому моменту на валу двигателя. После запуска тем же резистором устанавливают оптимальный режим работы двигателя в зависимости от его мощности и нагрузки. Как показала практика, устройство запуска эффективно работает с электродвигателями, частота вращения якоря которых не превышает 1500 об/мин и их обмотки соединены треугольником.

Устройство испытано на работе с двумя двигателями: мощностью 370 Вт (типа АААМ63В4СУ1) 1360 об/мин и мощностью 2000 Вт 1380 об/мин. В обоих случаях оно обеспечивало более уверенный запуск двигателя в сравнении с конденсаторной системой и мощность на валу двигателя после запуска была примерно одинаковой.

Детали устройства монтируют на печатной плате, которую размещают в корпусе из изоляционного материала. Тринисто-ры VS1, VS2 и диоды VD1, VD2 устанавливают на плате без теплоотводов. Резисторы — МЛТ, С2-33, конденсатор — К73-17. Транзисторы VT1 и VT2 могут быть любыми из тех же серий. Вместо диодов Д231, тринисторов КУ202Н можно использовать аналогичные другие с допустимым прямым током не менее 10 А и обратным напряжением не менее 300 В. При работе с устройством запуска следует иметь в виду, что все его элементы находятся под напряжением сети 220 В, поэтому необходимо соблюдать меры предосторожности.

ЛИТЕРАТУРА
1. Электрические машины автоматических систем. — М.: Высшая школа, 1967.
2. А. Адаменко и др. Однофазные конденсаторные электродвигатели,: Сб.: «В помощь радиолюбителю», вып. 49, 1975.
