Fsi двигатель расход топлива

Двигатель FSI

Что такое двигатель TSI, мы с вами разобрали. Но вот двигатель FSI, от того же Volkswagen как то остался в стороне, давайте разберемся с этой не справедливостью и все таки проясним что же такое этот двигатель? Читаем дальше…

Двигатель FSIFuel Stratified Injection (послойный впрыск топлива). Не является турбированным двигателем (как двигатель TSI), это двигатель с так называемым непосредственным впрыском топлива.

непосредственный впрыск топлива

Разработан в 1998 году, а вот серийно был установлен уже в 2000 году, на автомобили Volkswagen. Топливная система имеет два контура, первый контур пониженного давления, второй соответственно повышенного давления.

Вот условная схема топливной системы двигателя FSI

Двигатель FSI, схема

Контур низкого давления:

  1. топливный бак
  2. топливный насос
  3. топливный фильтр
  4. перепускной клапан
  5. регулятор давления топлива

Контур высокого давления:

6. топливный насос высокого давления

7. трубопровод высокого давления

8. распределительный трубопровод

9. датчик высокого давления

10. предохранительный клапан

11. форсунки впрыска

Прочее:

13. электромагнитный запорный клапан продувки адсорбера

Теперь отличие двигателя FSI, от обыкновенного бензинового двигателя

У обыкновенного бензинового двигателя впрыск топлива происходит в цилиндры двигателя через впускной коллектор. А вот у FSI впрыск топлива происходит непосредственно в камеру сгорания. Форсунки имеют шесть микроотверстий, которые с очень большой эффективностью распределяют топливо по камере сгорания, в свою очередь воздух подается через специальную заслонку. Благодаря этому топливная смесь получается однородной, что улучшает ее сгорание в цилиндрах двигателя. Благодаря непосредственному впрыску топлива, двигателя FSI превосходят обыкновенные двигатели в динамики разгона, в выбросе вредных веществ в атмосферу (гораздо меньше), а также экономичность такого двигателя лучше, иногда экономия доходит до 25 %.

Принцип работы

В отличие от обыкновенного бензинового двигателя, у двигателя FSI, есть контур с повышенным давлением, необходимое давление поддерживает топливный насос нового типа, который забирает топливо из зоны пониженного давления. Надо сказать, что топливный насос регулирует давление исходя из потребности. При ускорении автомобиля давление увеличивается, до 0,5 Мпа, а при спокойном движении, скажем под горку, давление может составлять всего 0,05 Мпа. Управление насосом происходит определенным блоком управления и датчиком низкого давления. Благодаря этим электронным системам в цилиндры двигателя подается нужное количество топлива, ни больше, ни меньше, именно столько сколько нужно. Поэтому переливание топлива, или голодание от топливной смеси здесь исключено. Также есть еще одно преимущество — это двойной впрыск топлива (распределение подаваемого топлива между тактом впрыска и тактом сжатия), нужен для пуска холодного двигателя, когда подается обогащенная топливная смесь, до того времени, как прогреется двигатель и каталитический нейтрализатор.

В заключении хочется сказать, что первый двигатель 1,4 литра (86 л.с.) FSI в 2000 году стал лучшим двигателем в своем классе. А в 2006 году, новый 2,0 литра FSI, опять же признан эталоном.

— имеет лучшую разгонную динамику

— малый выброс вредных веществ в атмосферу

— лучшую экономию топлива, от 15 до 25 %, в отличии от обыкновенного двигателя.

Многие производители, например AUDI. Взяли двигатели FSI себе на вооружение, после модернизации родился турбированный двигатель TFSI, который основан все на том же двигателе. Сейчас линейка насчитывает несколько десятков модификаций от 1,4 литра до 5,2 литра. И устанавливается на модели Volkswagen, AUDI, Skoda, Seat.

На этом все читайте наш АВТОСАЙТ

(13 голосов, средний: 4,69 из 5)

Двигатель Audi BDX

  • Двигатели
  • Audi
  • BDX

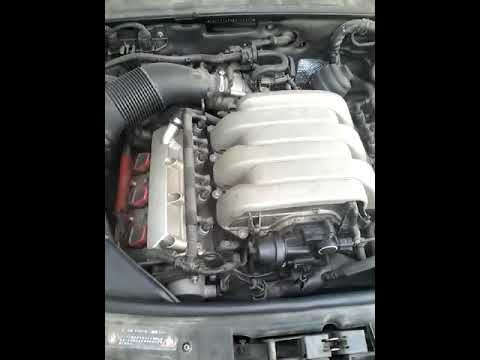

2.8-литровый двигатель Ауди BDX 2.8 FSI выпускался на заводах компании с 2006 по 2010 год и устанавливался только на две модели немецкого концерна: А6 в кузове С6 либо А8 в кузове Д3. Данный силовой агрегат имеет сразу несколько аналогов под индексами CCDA, CCEA или CHVA.

В линейку EA837 также входят двс: BDW, CAJA, CGWA, CGWB, CREC и AUK.

  • Характеристики
  • Расход
  • Применение
  • Поломки

Технические характеристики мотора Audi BDX 2.8 FSI

Точный объем2773 см³
Система питанияпрямой впрыск
Мощность двс210 л.с.
Крутящий момент280 Нм
Блок цилиндровалюминиевый V6
Головка блокаалюминиевая 24v
Диаметр цилиндра84.5 мм
Ход поршня82.4 мм
Степень сжатия12
Особенности двсAVS
Гидрокомпенсаторыда
Привод ГРМцепной
Фазорегуляторна всех валах
Турбонаддувнет
Какое масло лить6.2 литра 5W-30
Тип топливаАИ-95
Экологический классЕВРО 4
Примерный ресурс250 000 км

Фирменный мануал для двигателей 2.8 и 3.2 FSI вы можете скачать здесь

Активнее всего этот силовой агрегат обсуждается на форуме Audi-Club.ru

Расход топлива Ауди 2.8 BDX

На примере Audi A6 2007 года с автоматической коробкой передач:

Город12.0 литра
Трасса6.3 литра
Смешанный8.4 литра

На какие автомобили ставился двигатель BDX 2.8 FSI

Audi

A6 C62006 — 2008
A8 D32007 — 2010

Недостатки, поломки и проблемы BDX

Самая известная проблема таких двигателей в образовании задиров в цилиндрах

Читать еще:  Ядерный ракетный двигатель схема

Причиной появления задиров чаще всего является неисправная льющая форсунка

На втором месте тут идет растяжение цепей ГРМ и выход из строя их натяжителей

Относительно скромным ресурсом обладают фазорегуляторы и катушки зажигания

Многие владельцы сталкивались с масложором или нагаром на впускных клапанах

Устроняем неисправность системы привода воздушных заслонок Ауди А6 2.8 FSI

  • Все тексты написаны мной, имеют авторство Google, занесены в оригинальные тексты Yandex и заверены нотариально. При любом заимствовании мы сразу же пишем официальное письмо на фирменном бланке в поддержку поисковых сетей, вашего хостинга и доменного регистратора.

    Далее подаем в суд. Не испытывайте удачу, у нас более тридцати успешных интернет проектов и уже дюжина выигранных судебных разбирательств.

    Volkswagen Passat 2.0 16V FSI 4дв. седан, 150 л.с, 6МКПП, 2005 – 2010 г.в. — повышенный расход топлива

    Повышенный расход топлива

    Перечень возможных неисправностейДиагностикаМетоды устранения
    Засорен сменный элемент воздушного фильтраПроверьте состояние сменного элемента воздушного фильтраПродуйте или замените сменный элемент воздушного фильтра
    Негерметичность системы питанияЗапах бензина, потеки топливаПроверьте герметичность соединений элементов топливной системы; при обнаружении неисправности замените соответствующие узлы
    Неисправны свечи зажигания: утечка тока по трещинам в изоляторе или по нагару на тепловом конусе, плохой контакт центрального электродаСвечи проверяются на специальном стенде на СТО. Отсутствие внешних повреждений и искрообразование между электродами на вывернутой свече не позволяет сделать вывод о ее работоспособностиЗамените свечи
    Неисправность привода дроссельной заслонкиПроверьте ход педали «газа», зазор в приводе (свободный ход педали), убедитесь в отсутствии заедания троса и педалиЗамените неисправные детали, трос смажьте моторным маслом
    Неисправны регулятор холостого хода или его цепиЗамените регулятор заведомо исправнымЗамените неисправный регулятор
    Не полностью закрывается дроссельная заслонкаНа просвет видна щель между дроссельной заслонкой и стенками корпусаЗамените дроссельный узел
    Повышенное давление в топливной магистрали из-за неисправности регулятора давленияПроверьте манометром давление в топливной системе (не более 3,5 бара)Замените неисправный регулятор
    Негерметичность форсунокПроверьте форсункиЗамените неисправные форсунки
    Неисправны датчик температуры охлаждающей жидкости или его цепиПроверьте омметром сопротивление датчика при различной температуреВосстановите контакт в электрических цепях, замените неисправный датчик
    Неисправен датчик концентрации кислородаОценить работоспособность датчика концентрации кислорода и надежность соединений его электроцепей можно с помощью диагностического оборудования на СТОВосстановите поврежденные электроцепи, замените неисправный датчик
    Неисправен ЭБУ или его цепиДля проверки замените ЭБУ заведомо исправнымЗамените неисправный ЭБУ, восстановите поврежденные электроцепи
    Низкая компрессия в цилиндрах двигателя (менее 11,0 бар): не отрегулированы зазоры в приводе, износ или повреждение клапанов, их направляющих втулок и седел, залегание или поломка поршневых колецПроверьте компрессиюОтрегулируйте зазоры в приводе клапанов. Замените неисправные детали
    Неисправны датчик положения дроссельной заслонки, датчики абсолютного давления и температуры воздуха во впускном трубопроводе или их цепиПроверьте датчики и их цепиВосстановите контакт в электрических цепях, замените неисправный датчик (датчики)
    Повышенное сопротивление движению газов в системе выпуска отработавших газовОсмотрите систему выпуска отработавших газов на наличие помятых и поврежденных труб, проверьте состояние каталитического нейтрализатораЗамените поврежденные элементы системы выпуска отработавших газов
    Неисправности ходовой части и тормозной системыПроверьте элементы ходовой части и тормозную системуОтрегулируйте углы установки колес, замените неисправные детали ходовой части, устраните неисправности в тормозной системе

    Причины большого расхода топлива

    Существует несколько типовых ошибок, которые допускают неопытные водители, ведущие к перерасходу топлива. Помните, что лишний объем бензина или солярки будет расходоваться при:

    Работе кондиционера или системы климат-контроля. Функционирование этих устройств связано с работой компрессора. Ведь для вращения шкива насоса необходима энергия, которая берется от крутящегося коленчатого вала. А она требует дополнительное количество топлива.
    Работе отопительной системы. Это касается не только работы «печки», но и подогрева сидений, стекол и зеркал (в машинах, где эти опции предусмотрены). Логика здесь аналогична описанной выше ситуации.
    Резких разгонах. Если вы любите резко трогаться с места на светофорах или в других местах, то будьте готовы к тому, что ваша машина будет расходовать больше топлива, чем обычно. Это связано с тем, что любой переходный процесс (в данном случае приведение машины в движение) связан с повышенным потреблением энергии. И чем он резче, тем больше нужно энергии. Поэтому, старайтесь трогаться плавно. Так вы не только сэкономите топливо, но и сбережете покрышки, сцепление и узлы силового агрегата.
    Работе двигателя на высоких оборотах. Старайтесь не перегазовывать. Это не только сэкономит топливо для вашей машины, но и благоприятно отразится на работе двигателя в целом.
    Использовании некачественного топлива. Старайтесь заправляться на проверенных АЗС, и заливать в бак ту марку топлива, которая рекомендована автопроизводителем.Ведь плохое топливо хуже сгорает, дает недостаточное количество энергии и требует дополнительной его затраты.

    Технические причины увеличения расхода топлива

    Читать еще:  Шумно работает двигатель холостому ходу

    Для начала давайте разберемся с техническими проблемами, которые способствуют увеличению расход бензина у автомобиля. Выясним самые часто встречаемые причины, связанные с двигателем и другими элементами, из-за которых увеличивается расход.

    Износ двигателя

    Обычно происходит из-за большого пробега авто или при неправильной его эксплуатации. Некоторые моменты, связанные с работой двигателя:

    температура ОЖ (охлаждающей жидкости) ниже рассчитанной;
    износ цилиндропоршневой группы;
    износ кривошипно-шатунного механизма;
    износ механизма газораспределения и неотрегулированные зазоры клапанов.

    Износ сцепления

    Когда водителю требуется держать высокие обороты для того, чтобы тронутся с места и переключится на повышенную передачу — это напрямую влияет на расход топлива. Поможет в таком случае замена сцепления.

    Одной из причин повышенного расхода топлива является износ диска сцепления. Ситуация здесь достаточно простая. В процессе трогания мотор расходует больше топлива, чем при постоянных оборотах. Этот факт присутствует даже при исправном сцеплении. Если же диск или другие части системы неисправны, то получается, что топливо расходуется, а машина стоит на месте. Чем чаще машина трогается с места, тем больший перерасход топлива имеет место быть.

    В критических случаях подобная ситуация может возникнуть даже при езде в постоянном режиме. То есть, когда диск сцепления не обеспечивает синхронное вращение двигателя и коробки передач. Такая ситуация хоть и редкая, но может случиться в самых «запущенных» случаях.

    Диагностировать износ сцепления достаточно просто. Для этого нужно поставить машину на ручной тормоз, включить пятую или четвертую передачу (в зависимости от коробки передач, то есть, самую высокую) и попытаться тронуться. Если при этом вы газом не заглушили мотор — это означает, что сцепление необходимо ремонтировать или менять полностью.

    Неправильно настроено зажигание

    Неправильно выставленное зажигание также является причиной повышенного расхода топлива. В частности, если двигатель «троит», то бензин из неработающего цилиндра выбрасывается напрямую в выхлопную систему. Это приводит не только к перерасходу топлива, но и к повышенному износу катализатора.

    Если же зажигание просто выставлено неправильно, то возникает ситуация, когда топливо сгорает не полностью. То есть, искра возникает до того, как топливная смесь появляется в цилиндре в полном объеме, или после того. В любом случае это приводит к ее неполному сгоранию. А это автоматически означает, что топливо расходуется впустую.

    Поэтому всегда следите за состоянием системы зажигания. От этого напрямую зависит количество расходуемого топлива. Кроме того, неправильно настроенная система зажигания может вызвать проблемы при запуске двигателя.

    Если покрышки достаточно изношены или давление в них меньше нормы, то это также приведет к тому, что авто начнет больше «кушать», нежели положено. В такой ситуации необходимо заменить покрышки, и регулярно проверять давлением в шинах.
    Низкопрофильные шины с широким протектором создают повышенное сопротивление, а соответственно и повышенное потребление горючего.

    Неисправности тормозной системы
    Они бывают разные, рассмотрим те, которые приводят к неполному разжатию суппортов, когда происходит так называемое — «подклинивание». Если суппорт не полностью разжался, то со временем непригодными становятся не только тормозные колодки, но и диски. Из-за излишней силы трения и сопротивления, естественно увеличивается расход топлива.

    Вышедшие из строя свечи зажигания

    Через непригодные свечи авто работает некорректно, как результат — дополнительная нагрузка на двигатель. Это приводит не только к тому, что появляется большой расход топлива, но и к общему ухудшению работы. Чтобы избежать, необходимо проверять свечи.
    К такой проверке относится осмотр цвета нагара, замер зазора электрода, проверка резистора на пробой. Также стоит обратить внимание на место примыкания белого изолятора к резьбовой части свечи — рыжий налет недопустим.

    Забитые форсунки или карбюратор

    Забитые форсунки — одна из самых распространенных причин перерасхода топлива. Они забиваются вследствие естественных причин. Таковыми является использование некачественного бензина, несвоевременная замена топливного фильтра, попадание грязи в подкапотное пространство и так далее.

    При забитых форсунках возникает нарушение формы факела распыления топлива в камере сгорания. Из-за этого нарушается образование топливной смеси. То есть, для этого процесса используется большее количество бензина, чем необходимо при нормальных условиях.

    В некоторых случаях из-за засорения форсунок двигатель может начать «троить». Это выражается в снижении динамических характеристик автомобиля. Также возможна долгая работа двигателя на повышенных оборотах, даже в режиме холостого хода. Это само собой приводит к увеличению расхода топлива.

    Аналогичные рассуждения справедливы и для машин с карбюраторным двигателем. При засорении карбюратора возникает такая же ситуация с перерасходом бензина и падении динамических характеристик.

    Поэтому всегда следите за состоянием топливной системы, в частности, форсунок на инжекторном двигателе и карбюратора на карбюраторном. Их засорение является прямой причиной перерасхода топлива.

    Низкооктановое горючее также здорово влияет на расход (за низкую цену и плохое качество приходится количеством).

    Поломка лямбда-зонда или ДМРВ

    К значительному перерасходу топлива может привести и выход из строя датчика кислорода (лямбда-зонда). Его задача заключается в контроле количества кислорода, который идет в состав топливной смеси. Поэтому если этот датчик будет неисправен, то смесь будет создаваться неправильно, а это приведет к перерасходу топлива.

    Читать еще:  Что такое турбопоршневой двигатель

    Лямбда-зонд достаточно хрупок. Существует ряд причин, по которым может выйти из строя. Среди них:

    разгерметизация его корпуса и проникновение внутрь его выхлопных газов;
    перегрев датчика (это может быть вызвано некорректной работой системы зажигания);
    естественное старение и износ;
    проблемы с электросетью автомобиля;
    механическое повреждение датчика.
    Аналогичные рассуждения справедливы и по отношению к датчику массового расхода воздуха (ДМРВ). Он предназначен для регулирования уровня подачи воздуха в цилиндры двигателя. Неисправности датчика выявить несложно. Как правило, при этом двигатель начинает работать нестабильно, особенно на холостых оборотах (очень высокие или низкие «скачущие» обороты), потеря динамических характеристик (машина плохо разгоняется). Датчик массового расхода воздуха не подлежит ремонту. Его можно лишь заменить, хотя его чистка может временно исправить ситуацию.

    Забитый воздушный фильтр

    Рекомендуемая периодичность замены — каждые 15,000 км пробега. Требуется своевременная замена воздушного фильтра, ведь если он забит и вы это проигнорировали, то будьте готовы к тому, что у машины появиться хороший аппетит.

    На расход также влияет применение воздушных фильтрующих элементов с тяжелыми матерчатыми предочистителями, поскольку, как и в случае с забитым фильтром, сопротивление воздуха увеличивается. Рекомендуются фильтрующие элементы легкого типа, чтобы сопротивление воздушного потока было минимальным.

    Технические характеристики Volkswagen Passat 2.0 16V FSI / Фольксваген Пассат в кузове 4 дв. седан с двигателем 150 л.с, 6МКПП, выпускавшихся c 2005 г. по 2010 г.

    Технические характеристики двигателя FSI

    Силовой агрегат FSI — мотор немецкого производства от концерна Volkswagen. Этот движок завоевал народную популярность благодаря своим высоким техническим характеристикам, а также простоты конструкции, ремонта и технического обслуживания.

    Что такое FSI и с чем его едят

    Аббревиатура FSI расшифровывается, как Fuel Stratified Injection, что в переводе означает — послойный впрыск горючего. В отличие от широко распространённого TSI, FSI не имеет турбонаддува. Если говорить человеческим языком, то это обычный атмосферный двигатель, который достаточно часто использовала компания Skoda.

    Общий вид двигателя FSI

    Первые образцы атмосферников FSI появились еще в 1998 году. В 2000 г. Началась массовая установка силовых агрегатов на Октавия и некоторые модели Фольцваген. Сейчас, ярким представителем FSI остаётся VW Touareg 4 WD.

    Плюсы и минусы использования

    Позитивной стороной мотора Fuel Stratified Injection является наличие двухконтурного впрыска горючего. С одного контура поступает топливо под низким давлением, а со второго — под высоким. Рассмотрим, принцип работы каждого контура подачи горючего.

    Разрез головки блока цилиндров FSI

    Контур с низким давлением в списке составных элементов имеет:

    • топливный бак;
    • бензонасос;
    • фильтр горючего;
    • перепускной клапан;
    • регулятор давления топлива;

    Устройство контура высокого давления предполагает наличие:

    • топливного насоса высокого давления;
    • магистралей высокого давления;
    • распределительных трубопроводов;
    • датчика высокого давления;
    • клапана-предохранителя;
    • инжекторных форсунок;

    Отличительной особенностью является наличие абсорбера и клапана продувки.

    Двигатель FSI на автомобиле

    В отличие от обычных бензиновых силовых агрегатов, где топливо, прежде чем попасть в камеру сгорания, попадает во впускной коллектор, на FSI — горючее попадает непосредственно в цилиндры. Сами форсунки имеют 6 отверстий, что обеспечивает улучшенную систему впрыска и повышенную эффективность.

    Поскольку воздух попадает в цилиндры отдельно, сквозь заслонку, образуется оптимальное соотношение воздушно-топливной смеси, что позволяет бензину сгорать равномерно, не подвергая поршни излишнему износу.

    Ещё одним позитивным качеством использования такого атмосферника является экономия горючего и высокая экологическая норма. Система впрыска Fuel Stratified Injection позволят водителю сэкономить до 2.5 литров горючего на 100 км пробега.

    Система впрыска FSI

    Но, где много положительных сторон, найдётся и значительное количество недостатков. Первым минусом можно считать то, что атмосферник очень чувствительный к качеству горючего. На этом движке не сэкономишь, поскольку на плохом бензине, он попросту откажется нормально работать и будет давать сбои.

    Ещё одним большим недостатком можно считать то, что в мороз, силовой агрегат моет попросту не завестись. Если брать во внимание распространенные неполадки и двигатели FSI, проблемы в этой линейке могут возникнуть с холодным запуском. Виновником принято считать все тот же послойный впрыск и стремление инженеров снизить токсичность выхлопа во время прогрева.

    Расход масла — является одним из недостатков. Как утверждают большинство владельцев данного силового агрегата, часто заметно повышение расхода смазки. Чтобы этого не происходило, производить рекомендует придерживать допусков VW 504 00/507 00. Иными словами, менять моторное масло 2 раза в год — в периоды перехода на летний и зимний режим эксплуатации.

    Вывод

    Двигатель FSI имеет значительное количество положительных и негативных сторон. Как видно, использование атмосферника хорошо в плане экономии и экологичности. Мотор слишком чувствительный к низким температурам и плохому горючему. Именно за недостатки, его использование прекратилось и перешли на системы TSI и MPI.
