Шатуны двигателя 2103 и 2101 в чем отличие

Эксплуатационные параметры мотора 21011

По умолчанию ДВС 2101 стал базовым вариантом для автомобилей семейства ВАЗ. Первым экспериментом стала модификация 21011 – в двигателе стал меньше ход поршня, зато увеличился диаметр цилиндра. Фактически это была заводская форсировка мотора специалистами, чтобы увеличить мощность, и избавить пользователей от необходимости производить при этом капремонт чаще указанной периодичности.

ДВС 21011

Классическая модернизация ДВС 2101 увеличила объемы сжигания топливной смеси при одновременном снижении хода поршня. Расход топлива изменился в большую сторону незначительно, зато мотор стал «приемистым». Основные технические характеристики варианта 21011 имеют следующий вид:

B класс – 79,01 – 79,02 мм

С класс – 79,02 – 79,03 мм

D класс – 79,03 – 79,04 мм

В класс – 78,95 – 78,96 мм

С класс – 78,96 – 78,97 мм

D класс – 78,97 – 78,98 мм

смешанный цикл 9,5 л/100 км

маховик – 83,3 Нм

болт сцепления – 29,4 Нм

крышка подшипника – 80,36 Нм (коренной) и 50,96 (шатунный)

Положительной особенностью ДВС 21011 стал тот факт, что он был разработан на 4 года позже базовой модели мотора. За это время завод ДААЗ запустил в серию карбюраторы Озон, которые по умолчанию превосходили эксплуатационными характеристиками ранее используемое навесное оборудование для приготовления топливной смеси Солекс.

Карбюратор Озон

Руководство завода производителя включило в комплектацию 21011 карбюратор Озон, дополнительно повысив характеристики этого мотора.

Конструкция ДВС

Несмотря на увеличившийся диаметр цилиндра (79 мм вместо 76 мм) капитальный ремонт мотора 21011 производится в плановом порядке, как и указывает официальный мануал. Все принципиальные конструктивные особенности остались прежними:

  • верхнее позиционирование распределительного вала механизма ГРМ;
  • межцентровое расстояние цилиндров для возможной расточки;
  • цепной привод ГРМ;
  • облеченная головка блока цилиндров.

Компоновка поршневой группы превзошла возможности оригинала – мотор стал приемистым практически без увеличения расхода бензина.

Положительные и отрицательные моменты

Основные минусы, которые имеет мотор 21011, он сохранил от образца ДВС 2101, из которого и возник:

  • повышенный шум от цепной передачи;
  • пригодность только для заднеприводных авто;
  • периодическая регулировка оборотов ХХ;
  • сложная регулировка клапанов.

Регулировка клапанов

Внутри впускного коллектора использованы длинные перегородки, поэтому при дросселировании первой камеры воздушно-топливный «голод» испытывают 2 и 3 цилиндры, а при открытии заслонки второй камеры, наоборот – 1 и 4 цилиндры.

Однако для своего времени 21011 стал передовым техническим решением отечественного автопрома. Зная характеристики двигателя, у пользователя не возникает проблем, какое масло лить, и какие ОЖ использует система охлаждения движков.

Техобслуживание – регламент

Типовое устройство ДВС обеспечивает стандартные для семейства моторов АвтоВАЗ сроки замены расходников и операций обслуживания, поэтому мотор 21011 имеет следующий регламент ТО:

Объект техобслуживанияВремя или пробег (что наступает раньше)
Ремень ГРМзамена через 100000 км
Батарея АКБ1 год/20000
Зазор в клапане2 года/20000
Вентиляция картера2 года/20000
Ремни, приводящие в действие навесное оборудование2 года/20000
Топливопровод и крышка бака2 года/40000
Масло моторное1 год/10000
Фильтр масляный1год/10000
Фильтр воздушный1 – 2 года/40000
Фильтр топливный4 года/40000
Фитинги и шланги обогрева/охлаждения2 года/40000
Жидкость охлаждающая2 года/40000
Датчик кислородный100000
Свеча зажигания1 – 2 года/20000
Коллектор выпускной1 год

Расходники и запчасти для двигателя не являются дефицитом, несмотря на снятие его с производства в 2006 году.

Мануал по обслуживанию 21011

Типовые неисправности мотора

В отличие от эталона, двигатель 21011 спроектирован под среднее октановое число, бензин А-76 как на моторе 2101 использовать не рекомендуется. При обрыве приводной цепи ГРМ поршень стандартно гнет клапана, что является общей проблемой для ДВС АвтоВАЗа, за редким исключением (например, 2105). Основными неисправностями являются:

В принципе простая для сегодняшнего уровня развития ДВС схема двигателя облегчает самостоятельное обслуживание модели привода 21011. В инструкции изготовителем четко указано, какое масло рекомендовано эксплуатировать, приведено описание параметров ДВС.

В каких моделях ВАЗ использовался?

За годы производства двигатель 21011 монтировался на автомобили ВАЗ следующих модификаций:

  • 21011 – седан;
  • 21021 – универсал;
  • 21033 – седан;
  • 21063 – седан.

ВАЗ 21063

По умолчанию в двигатель заложен высокий эксплуатационный ресурс, все указанные модели машин эксплуатируются до сих пор.

Тюнинг ДВС

В принципе двигатель 21011 – это и есть заводской тюнинг ДВС 2101. Однако межцетровой размер цилиндров позволяет расточить их еще больше для увеличения объема. Выполняя тюнинг своими руками, следует учитывать нюансы:

  • безопасным для мотора считается достижение максимум 80 л. с.;
  • после изменения хода поршня, расточки цилиндра следует регулировать зажигание, модернизировать тормозную систему, маховик;
  • может увеличиться расход масла и топлива, сократиться периодичность обслуживания мотора.
Читать еще:  Jaguar tez b как посмотреть температуру двигателя

Тюнинг 21011

Производитель рекомендует тюнинг в виде улучшения существующих узлов без применения турбин. Например, из блока 21011 можно получить мотор 1,7 л:

  • коленвал от 2103, оптимально от 21213;
  • расточка цилиндров под размер 82 мм;
  • поршни от Нива 213 или 21213 (компрессия выше);
  • шатуны для первого варианта 213 или укороченный 129 мм для второго случая, соответственно.

Оптимальным значением соотношения R/S (длина шатуна/ход коленвала, соответственно) считается 1,75 единиц. При большем значении R/S получаются улучшенные высокие и средние обороты, но повышается температура внутри камер сгорания. Как результат – прогорание поршней. Скорость потока топливной смеси снижается, могут появиться детонации.

Если используются короткие шатуны, то автоматически увеличивается их угол наклона. Центры этих деталей испытывают критические нагрузки, возможен обрыв в плоскости 45 градусов относительно оси шатуна у нижней/верхней головки. Повышается трение боковых стенок поршня, колец и цилиндров, поэтому применяются смещенные пальцы.

Таким образом, модернизированная версия мотора 21011 обладает более высокими техническими параметрами в сравнении с эталоном 2101. Именно на основе этого ДВС были разработаны поздние версии 2103 и 2105.

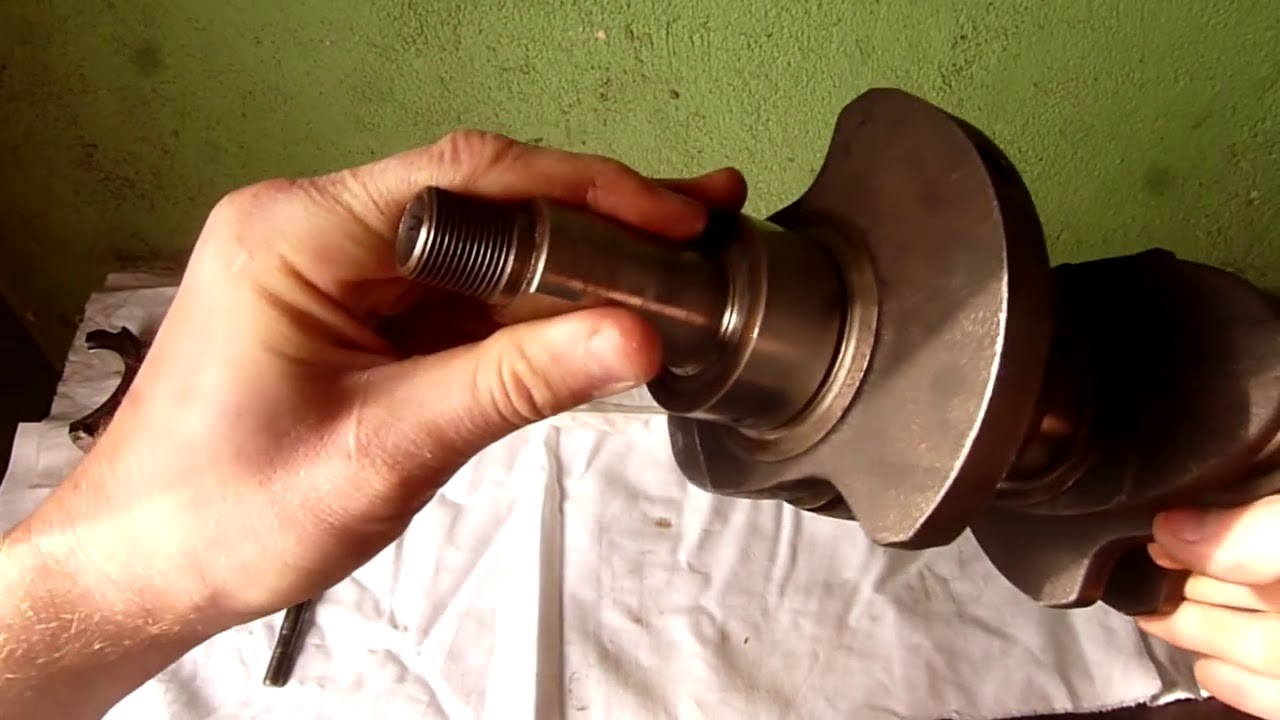

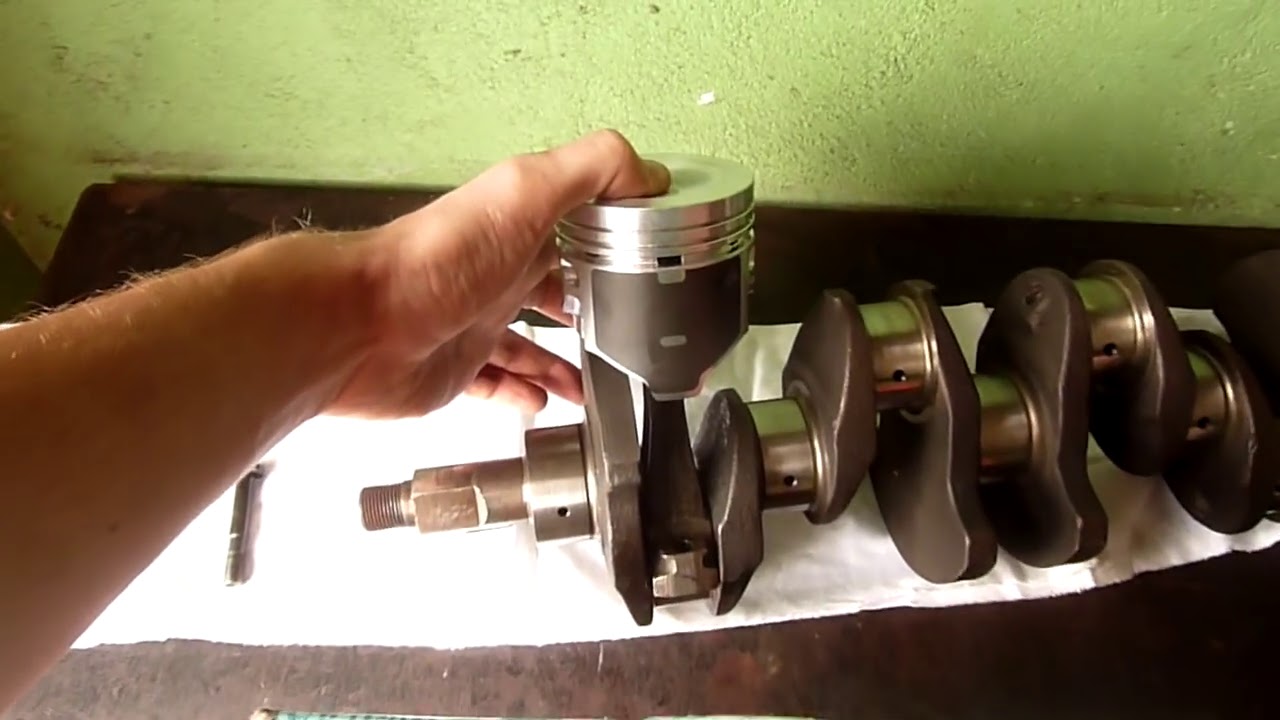

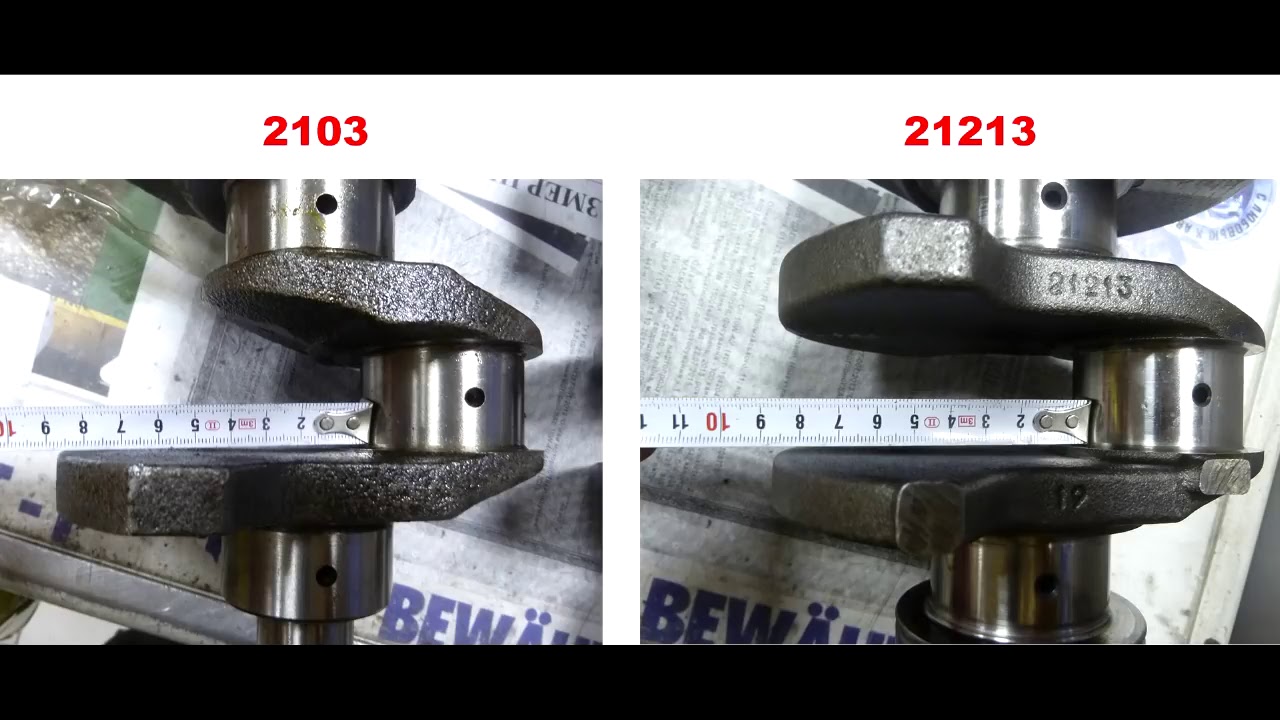

Разница Коленвалов Ваз 2103 И 21213. Установка С Короткими Шатунами В Низкий Блок

Тигран Proтачки HD 07:21

Описание

Список полезных и интересных авто-гаджетов на AliExpress:
Инструмент:
Тестер электрических цепей — http://s.click.aliexpress.com/e/c8PodyWy
Ключ-трещетка с поворотной «головой» — http://s.click.aliexpress.com/e/W8ZBtok
Датчик качества жидкостей в автомобиле — http://s.click.aliexpress.com/e/bH8SOnUG
Набор для разборки салона авто — https://s.click.aliexpress.com/e/_d8i4xfC
Набор для удаления вмятин без покраски — https://s.click.aliexpress.com/e/_dTV9nLY
Обратный молоток для удаления вмятин — https://s.click.aliexpress.com/e/_d7uAIew
Мотор-тестер obd2 — https://s.click.aliexpress.com/e/_dToyHyw
Промывка инжектора без разбора — https://s.click.aliexpress.com/e/_d695pIW
Стетоскоп для двигателя — https://s.click.aliexpress.com/e/_dStd5Kq
Тестер проводов зажигания — https://s.click.aliexpress.com/e/_dYKS1EA
Тестер свечей зажигания — https://s.click.aliexpress.com/e/_dV8zknG
Толщиномер ЛКП — https://s.click.aliexpress.com/e/_dWzbI0O
Чемодан-набор ХРОМ-ВАНАДИЙ рожковые, накидные, трещотки, головки, звездочки, шестигранники, универсальный — https://s.click.aliexpress.com/e/_dZEVyBc
Компрессометр для двигателя — https://s.click.aliexpress.com/e/_dUmc3LC
Модели автомобилей и двигателей:
Москвич 408 — https://s.click.aliexpress.com/e/_d73ETWi
Ваз 2106 — https://s.click.aliexpress.com/e/_dUaZcR0
Авто ездящий по стене и потолку — https://s.click.aliexpress.com/e/_dZUp7Vo
Металлический гироскоп антигравитационный — https://s.click.aliexpress.com/e/_dZDX72i
Двигатель Стирлинга — http://s.click.aliexpress.com/e/cEWkyZ8y
Ваз 2101 в супер детализации — https://s.click.aliexpress.com/e/_dZ1B9o2
Электроника:
Проектор на лобовое стекло — скорость движения, время, погода и карты навигатора — http://s.click.aliexpress.com/e/bgNvakKy
Универсальное зарядное устройство IMAX — http://s.click.aliexpress.com/e/cby61C3q
USB зарядка в прикуриватель — http://s.click.aliexpress.com/e/c9MLTkcu
Подсветка замка зажигания — http://s.click.aliexpress.com/e/bTEez7FE
Синусоидный преобразователь напряжения 12-220В — https://s.click.aliexpress.com/e/_dTIAfKI
Усилитель зажигания dc-dc booster — http://s.click.aliexpress.com/e/b57kQCwk
Дневные ходовые огни 12В — http://s.click.aliexpress.com/e/cElSjpe0
Зажигание с кнопки + RFID метки — https://s.click.aliexpress.com/e/_d6tfApg
Мощные LED лампы в фары — http://s.click.aliexpress.com/e/cK6kVnZQ
USB зарядник + вольтметр акума — http://s.click.aliexpress.com/e/bGIAdAta
OBD2 диагностический сканер подключается к смартфону — http://s.click.aliexpress.com/e/cGFuH4RI
Видеорегистратор конденсаторный 1080р — https://s.click.aliexpress.com/e/_d9Fqupo
Быстрая USB-pfhzlrf 3.1A — https://s.click.aliexpress.com/e/_d7GImAw
Аксессуары, упрощающие жизнь:
Органайзер на козырек от солнца — http://s.click.aliexpress.com/e/cfpCvlwo
Одеяло с подогревом от прикуривателя — http://s.click.aliexpress.com/e/yOdrnpW
Держатель для телефона магнитный — https://s.click.aliexpress.com/e/_dZzn4UA
Таблетки для очистки стекол — http://s.click.aliexpress.com/e/bHTWlGMY
Мега удобные цепи на колеса — http://s.click.aliexpress.com/e/bzmPOnDq
Держатель для солнечных очков — https://s.click.aliexpress.com/e/_dTVGnJC
Салон:
Ручка КПП шар Shelby GT500 — https://s.click.aliexpress.com/e/_d649ik2
Ручка КПП как в дрифт-карах 18см — https://s.click.aliexpress.com/e/_dUzLnXc
Ручка КПП череп металл — https://s.click.aliexpress.com/e/_dWDfcP0
Ручка КПП череп пластик — https://s.click.aliexpress.com/e/_dWG7jS6
Ручка КПП череп пилота — https://s.click.aliexpress.com/e/_d6waAua
Увлажнитель воздуха для авто + ароматизатор салона — http://s.click.aliexpress.com/e/cXQp054M
Торнадор для очистки салона — https://s.click.aliexpress.com/e/_dYAIrz8
Автомобильный мусорный бак — https://s.click.aliexpress.com/e/_dVJ63ty
Беспроводной мощный мини-пылесос — https://s.click.aliexpress.com/e/_dYky7II
Щетка для чистки решеток в авто — https://s.click.aliexpress.com/e/_dXH4NIA
Надувная кровать в авто для путешествий — https://s.click.aliexpress.com/e/_d8doqvg
Авто-духи турбина самолета с подсветкой — https://s.click.aliexpress.com/e/_dYB6rOe
Кузов:
Белый маркер для шин — https://s.click.aliexpress.com/e/_dS8aUGi
Козырек на боковое зеркало от капель дождя — http://s.click.aliexpress.com/e/bdXT4ae4
Набор для затирки царапин на авто — http://s.click.aliexpress.com/e/cXViFYzi
Карандаш для затирки царапин — https://s.click.aliexpress.com/e/_d7XsZd4
Набор для ремонтов сколов на стекле — http://s.click.aliexpress.com/e/csGm3tq
Пенообразователь для мойки авто — https://s.click.aliexpress.com/e/_dXllOcW
Антицарапин под ручки дверей — https://s.click.aliexpress.com/e/_d8kLNF0
Светоотражающие элементы на кузов — https://s.click.aliexpress.com/e/_dUAHKfU
Боковые полосы, винил — https://s.click.aliexpress.com/e/_dXNHKSw
Наклейка из кожи носорога — https://s.click.aliexpress.com/e/_d7Ou4ZY
Порог со стразами — https://s.click.aliexpress.com/e/_d8OQwxG

Подпишись на Telegram канал c вкусными рецептами и выпечкой! @recepty_online открыть

Поделиться с друзьями:

Добавить временную метку

Читать еще:  Влияние октанового числа бензина на работу двигателя

Включение данной опции позволит добавить к ссылке время начала воспроизведения видео, где H:M:S — часы:минуты:секунды

Фото обложки и кадры из видео

  • Разница Коленвалов Ваз 2103 И 21213. Установка С Короткими Шатунами В Низкий Блок, Тигран Proтачки

    Ваз 2101 — тюнинг двигателя

    Обмануть законы физики, химии и земного притяжения невозможно. Поэтому если ставить себе непосильные задачи, можно превратиться в пожизненного алхимика, который добывает из водопроводной воды портвейн урожая 1865 года, а с двигателя классических Жигулей снимает 200 лошадиных сил. Такого быть просто физически не может и, приступая к улучшению конструкции ВАЗ-классики, нужно отдавать себе в этом отчет. Конечно, Фиат 124 не идеальная машина, хотя бы потому, что современной она была ровно 50 лет назад. Ну не может автомобиль с полувековой конструкцией равняться по мощности и по динамике с автомобилем, выпущенным в 2009 году, пускай это даже такой анахронизм, как Приора. Тем не менее фиатовский мотор может удивить.

    Содержание:

    Как вернуть молодость двигателю ВАЗ 2101

    ВАЗ 2101 тюнинг двигателя которого мы затеяли, по умолчанию не будет рвать под собой асфальт. Он может рычать, как Ниссан Z350, но не более того. И это нужно воспринимать, как данность. Даже если поставить рядом FIAT 124 1966 года и FORD Mustang того же года выпуска, то сравнивать их мощности и предназначение не стоит по умолчанию. Мы не собираемся кому-то что-то доказывать, мы просто попытаемся снять с 1300 кубового моторчика копейки максимум сил, не слишком влияя на ресурс. Автомобиль-то не для гонок, а для нормальной жизни. В свете этого, вырисовывается определенный объем работ:

    • доработка головки блока цилиндров;
    • переделка цилиндро-поршневой группы;
    • установка более прогрессивного бесконтактного зажигания;
    • доработка системы питания и впускного тракта;
    • доработка электрооборудования.

    Если все сделать правильно и аккуратно, то мотор 2101 вполне сможет удивить бодростью и динамикой.

    Доработка цилиндро-поршневой группы

    Мощность с потолка не берется, и для того, чтобы форсировать мотор придется немного доработать поршневую. Можно пойти двумя путями — методом увеличения объема или методом увеличения продуктивности двигателя за счет оборотов, легкости деталей и балансировки. А можно скомбинировать эти два метода. В принципе, если стоит задача просто малой кровью поднять мощность, то замена силового агрегата на любой от классики позволит это сделать, поскольку 2101 — самый слабый в семействе.

    Здесь может возникнуть проблема с документами при переоформлении силового агрегата. Если этот вопрос неподъемный, тогда придется оставлять блок цилиндров, соответствующий техпаспорту. Но и это не беда. Дело в том, что у ВАЗ 2103 точно такой же диаметр цилиндра, как у 2101, поэтому достаточно установить коленвал от тройки, укороченные шатуны и слегка доработать поршневую. В результате даже без всякого колдовства, получим троечный двигатель с объемом почти полтора литра.

    Подбор коленчатого вала

    Паспортную мощность трогать не станем, поскольку прирост будет символический, но на динамике это скажется. Осталось только выбрать человеческий коленвал, а задача это не из простых. Если брать б/у, есть вероятность нарваться на вал со скрытыми дефектами — трещинами, искривлением или слишком сильным износом. А если вал был восстановлен, то можно попасть на некачественную наплавку шеек. Если нет уверенности в качестве такого коленвала, лучше искать новый. Хороший качественный коленвал не будет сиять, как хромированный.

    Так готовят к продаже некачественные валы из сырой незакаленной стали. Шейки хорошего цементированного вала будут матовыми с характерным отливом, а упакован он должен быть в промасляную бумагу и смазан консистентной смазкой. И, конечно, с маркировкой 2103-1005020.

    Шатуны и поршни на 2101

    Проверяем размеры. Новый вал 2101 должен обеспечивать ход поршня 66 мм, а вал 2103 — 79 мм. Радиус галтелей шеек составляет около 2,8мм. На первой щеке коленвала стоит величина уменьшения шеек, коренной и шатунной, если вал ремонтного размера, онамаркируется литерами Ш и К. Также кроме вала придется купить набор вкладышей, полукольца упорные и сальники. С валом все, теперь осталось подобрать шатуны под вал 2103, их производят мелкими партиями, но найти можно без проблем.

    Поршням уделяем особое внимание, особенно из развесовке. На всякий случай проверякм размеры. Поршень подбирается под ремонтный размер блока цилиндров, а зазор между юбкой и зеркалом цилиндра определяется измерением цилиндра и поршня на расстоянии 53 мм от верхней кромки и должен быть 71,94-71,99 мм. После этой процедуры проверяют поршни по весу. Стандартный поршень имеет массу 315 г. отклонение допускается в пределах 2 г, но если стремиться к идеальной балансировке, эта разница должна быть минимальной.

    Читать еще:  Электромаховичный двигатель белашова схема

    Если сделать даже эти незначительные изменения в конструкции двигателя, копейка оживет и станет более динамичной, а если не останавливаться на цилиндро-поршневой группе, а заняться головкой, распредвалом, системой питания и установкой нового бесконтактного зажигания, двигатель ВАЗ 2101 будет не узнать. Уважайте классику, и удачи всем в дороге!

    Двигатель ВАЗ

    Разборка и cборка шатунно-поршневой группы

    Разборка. Для замены поршня, поршневого пальца или шатуна их разбирают, для чего выпрессовывают палец под прессом (усилием не менее 8 кН) с помощью оправки A.60308, центрируемой в отверстии поршневогоо пальца, и опоры с цилиндрической выемкой, в которую укладывается поршень. Оправка А.60308 представляет собой ступенчатый стержень диаметром и длиной рабочей части соответственно 21 и 80 мм. Диаметр центровочного хвостовика (14,9+0,05) мм. Применение молотка для выпрессовки-запрессовки недопустимо — можно повредить поршень.

    Сборка. Палец запрессовывается в верхнюю головку шатуна с натягом, поэтому для облегчения этой операции шатун нагревают, выдержав его в печи при 240°С не менее 15 мин. Запрессовывать палец следует как можно скорее так как шатун быстро охлаждается, а в охлажденном шатуне нельзя изменить положение пальца. Последний заранее подготавливают к сборке, надев сто на валик 1 приспособлением А.60325 (для двигателей 2103 и 2101) или 02.7853.9500 (для двигателей 2106 и 21011) и установив на конце этого валика направляющую 2, закрепленную винтом 3. Винт затягивают неплотно, чтобы не произошло заклинивания при расширении пальца от контакта с нагретым шатуном.

    Извлеченный из печи шатун быстро зажимают в тисках и надевают поршень на шатун так, чтобы метка «П» на поршне находилась со стороны выхода отверстия для масла на нижней головке шатуна. Проталкивают закрепленный на приспособлении 1 поршневой палец 2 в отверстие поршня и верхнюю головку шатуна до упора края рукоятки в поршень. Во время этой операции поршень должен прижиматься к верхней головке шатуна в направлении запрессовки пальца, как показано стрелкой. При этом палец займет правильное положение. После охлаждения шатуна смазывают палец моторным маслом через отверстия в бобышках поршня.

    После сборки поршня с шатуном проверяют прочность запрессовки пальца с помощью приспособления A.95615. Для этою зажимают основание 4 приспособления в тиски опускают кронштейн 8 индикатора и устанавливают на приспособление поршень с шатуном. Вставляют в отверстие пальца резьбовой стержень 3 и продвигают его до упора головки 2 стержня в торец пальца. На конец стержня навертывают гайку 5 и затягивают ее так, чтобы она, соприкасаясь с опорой, выбрала возможные зазоры.

    Приподнимают кронштейн 8 до горизонтального положения, закрепляют его рукояткой 7 и устанавливают штифт 1 индикатора 9 на головке 2 стержня, вставленного в палец. Устанавливают стрелку индикатора на ноль и вставляют в паз резьбового стержня упор 6, чтобы стержень не проворачивался. Динамометрическим ключом завертывают гайку 5 моментом 12,7 Н м, соответствующим осевой нагрузке 3,92 кН.

    Посадка пальца в шатуне будет правильной, если после прекращения действия динамометрического ключа и возвращения гайки в первоначальное положение стрелка индикатора возвратится на ноль. В случае проскальзывания пальца в верхней головке шатуна необходимо заменить шатун новым.

    После проверки запрессовки пальца смазывают моторным маслом канавки на поршне и поршневые кольца. Устанавливают кольца на поршень, ориентируя их так, чтобы замок верхнего компрессионного кольца располагался под углом приблизительно 45° к оси поршневого пальца, замок нижнего компрессионного кольца — под углом приблизительно 180° к оси замка верхнего компрессионного кольца, а замок маслосъемного кольца — под углом приблизительно 90° к оси замка верхнего компрессионного кольца.

    Нижнее компрессионное кольцо устанавливается вниз выточкой, которая имеется у него на наружной поверхности. Если на кольце нанесена метка «Верх» или «ТОР», то кольцо устанавливают меткой вверх. У маслосъемных колец, выпущенных до 1987 г., фаски на наружной поверхности были несимметричными. Поэтому эти кольца необходимо устанавливать на поршень фасками вверх. Перед установкой маслосъемных колец проверяют, чтобы стык пружинного расширителя располагался со стороны, противоположной замку кольца.
