Штекер датчика температуры двигателя

Датчик системы ОЖ двигателя

Для управления и контроля работы систем силового агрегата, электронному блоку управления (ЭБУ) требуется ряд данных, взятых с датчиков. Одним из них является датчик температуры охлаждающей жидкости, также известный как датчик температуры двигателя.

В более старых автомобилях, у датчика температуры охлаждающей жидкости была функция предупреждения. Когда вода или охлаждающая жидкость, циркулирующие в системе, начинали кипеть, датчик об этом сигнализировал на приборной панели. Это случалось в большинстве случаев, если в системе было очень мало жидкости или она вытекала.

В современных конструкциях роль датчика температуры двигателя значительно выше. Данные с датчика, который постоянно следит за температурой охлаждающей жидкости, отправляются на компьютер, постоянно контролирующий работу двигателя. Они необходимы для расчетов, связанных с продолжительностью впрыска топлива, моментов зажигания или управление частотой вращения двигателя на холостом ходу.

  • количество впрыскиваемого топлива с холодным двигателем отличается – оно больше, из-за чего топлива расходуется больше;
  • с прогретым двигателем – расход топлива ниже.

Данные о температуре двигателя (а точнее о температуре охлаждающей жидкости) также необходимы для управления дроссельной заслонкой. Правильно работающий датчик температуры двигателя позволяет оптимально подготовить топливо-воздушную смесь.

Неудивительно, что выход из строя датчика температуры двигателя вызывает ряд проблем с ежедневной эксплуатацией автомобиля.

Конструкция

Это небольшое устройство высотой в несколько сантиметров. Нижняя часть содержит сам датчик, который погружен в охлаждающую жидкость. Вверху есть резьба, которая позволяет прикрепить датчик. В самом конце находится разъем, к которому подключен кабель, ведущий к ЭБУ.

Какие симптомы неисправностей

Если датчик температуры двигателя выходит из строя, стоит ожидать проблем, которые значительно затруднят повседневное использование автомобиля.

Датчик может быть подвержен износу, а также механическим повреждениям во время ремонта или ДТП. Но существуют также ситуации, когда сам датчик функционирует, но подача питания к датчику прерывается. В этом случае может быть поврежден штекер, который подает электричество на датчик, или его контакты. В датчике также может быть короткое замыкание.

Компьютер, управляющий работой блока привода, не получает данные от датчика, поэтому управление работой двигателя осуществляется в аварийном режиме.

Симптомы выхода из строя датчика:

  • запускается с трудом прогретый двигатель;
  • более высокий расход топлива;
  • неравномерная работа двигателя;
  • мотор глохнет во время движения;
  • на холостом ходу замечаются более высокие обороты;
  • из-за того, что лямбда-зонд не может правильно отрегулировать состав топливо-воздушной смеси, из выхлопной системы выходит больше выхлопных газов;

Признаком неисправности датчика также является неправильная работа или полное отсутствие работы индикатора температуры двигателя на приборной панели.

Как проверить датчик

На первом этапе считайте все ошибки, сохраненные в памяти ЭБУ с помощью диагностического оборудования автомобиля.

Прежде всего необходимо тщательно проверить состояние проводов, ведущих к датчику на предмет повреждения изоляции и механических повреждений. Проверьте состояние штекера и датчика на наличие коррозии.

Ремонт датчика

Датчик температуры двигателя является несъемным и невосстанавливаемым элементом. Отремонтировать (заменить на новый) возможно только электрический провод, который подает питание на датчик.

Стоит помнить, что езда с поврежденным датчиком температуры двигателя опасна, и существует риск перегрева двигателя в случае выхода из строя компонентов системы охлаждения.

Штекер датчика температуры двигателя

Как установить электронный датчик температуры на скутер

Датчика температуры двигателя установлен на скутер Honda Dio, двигатель которого подвергся ремонту ЦПГ по причине перегрева. Этот же датчик температуры, легко устанавливается на любую другую мототехнику.

Купить датчик температуры для мотоцикла, скутера можно в 2х вариантах: Вариант 1 или Вариант 2

Дополнительно для установки, потребовался провод питания около 1 метра, 2 конденсатора на 25 В емкостью 1000 мкФ и стабилизатор напряжения на 12 В типа крен, именуемый в народе кренка. Набор радиодеталей не входит в комплектность прибора, но его можно заказать, оставив комментарий к заказу.

Сначала собирается «блок питания» прибора, на что ушло около 15 минут. Схема питания содержится в инструкции датчика температуры. Купить электронный датчик температуры для скутера!

Снимается и разбирается приборная панель скутера. Готовится вырез по размерам индикатора температуры. Процедуру следует производить без спешки. Вставляем в подготовленный вырез панели скутера индикатор прибора

Для закрепления индикатора использовался термоклей, нанеся его с обратной стороны

Собрали приборную доску выведя провода датчика температуры и питания, через обратную сторону, в месте выхода основного жгута проводки. Блок питания оставили снаружи корпуса приборной панели, прикрепив его к проводам

Читать еще:  Шевроле круз запуск двигателя иммобилайзер

Датчик температуры можно установить на двигатель несколькими способами:

Мы покажем только 2 варианта монтажа датчика:

До 1998 года выпуска на автомобилях со старым монтажным блоком предохранителей 17.3722 (пальчиковые предохранители) в цепь вентилятора было включено реле 113.3747. После 1998 года такое реле отсутствует.

Так же до 1998 года применялся датчик включения ТМ-108 (температура замыкания его контактов 99±3ºС, размыкания 94±3ºС), после 1998 года ТМ-108-10 с аналогичными температурными диапазонами или его аналоги разных производителей. Датчик ТМ-108 работает только в паре с реле, усиленный под большой ток ТМ-108-10 может работать как с реле, так и без него.

Схема включения вентилятора охлаждения двигателя на ВАЗ 2109 с монтажным блоком 17.3722

  1. Электродвигатель вентилятора
  2. Датчик включения электродвигателя
  3. Монтажный блок
  4. Выключатель зажигания

К9 — Реле включения электродвигателя вентилятора. А — К выводу “30” генератора

Схема включения вентилятора охлаждения двигателя на ВАЗ 2109 с монтажным блоком 2114-3722010-60

  1. Электродвигатель вентилятора
  2. Датчик 66.3710 включения электродвигателя
  3. Монтажный блок

А — К выводу “30” генератора

Проверка датчика температуры охлаждающей жидкости, принцип действия, последствия выхода из строя, поиск неисправностей и проверка датчика при помощи тестера.

Сопротивление температурного датчика охлаждающей жидкости изменяется в зависимости от температуры жидкости. При возрастании температуры сопротивление уменьшается. Вследствие этого падает напряжение на сенсорном датчике.

Управляющее устройство оценивает эти значения напряжения, так как они находятся в пропорциональной зависимости с температурой охлаждающей жидкости. Низкие температуры вызывают высокие значения напряжения, а высокие температуры вызывают низкие значения напряжения на сенсорном датчике.

Последствия выхода датчика температуры охлаждающей жидкости из строя.

Неисправность температурного датчика охлаждающей жидкости, а также порядок последующих действий может быть различным.

Основные признаки неисправности датчика температуры ОЖ:

— Увеличение оборотов на холостом ходу.
— Увеличенный расход топлива.
— Затрудненный запуск.

К этому следует добавить возможные проблемы при техническом осмотре вследствие повышенного содержания СО, а также отказа регулятора.

В перечне отказов управляющего устройства могут быть внесены следующие данные:

— Замыкание на массу проводников или короткое замыкание в сенсорном датчике.
— Замыкание на плюс или обрыв проводника.
— Резкие изменения сигнала (скачок напряжения).
— В двигателе не достигается минимальная температура охлаждающей жидкости.

Последняя из перечисленных причин может быть вызвана неисправностью термостата.

Поиск неисправностей и проверка датчика температуры охлаждающей жидкости при помощи тестера.

Перед проверкой следует проверить подключение проводников, разъемов и датчика на правильность соединения, обрыв и коррозию.

Определение внутреннего сопротивления датчика.

Определяем внутреннее сопротивление датчика температуры охлаждающей жидкости. Сопротивление зависит от температуры. При холодном двигателе оно высокоомное, в разогретом состоянии низкоомное. В зависимости от производителя:

При +25 градусах: 2,0 – 6,0 Ком
При +80 градусах: около 300 Ом

Обратите внимание на паспортные данные.

Проверка соединения проводников с управляющим устройством.

Проверить соединение проводников с управляющим устройством, в ходе чего каждый отдельный проводник разъема управляющего устройства проверить на проводимость и замыкание на массу.

1. Омметр включить между разъемом температурного датчика и отключенным разъемом управляющего устройства. Паспортное значение равно примерно 0 Ом. Необходима электрическая схема с указанием контактов управляющего устройства.

2.Проверить соответствующий контакт на разъеме датчика омметром при отключенном разъеме относительно массы. Паспортная величина: > 30 Мом.

Проверка подачи напряжения на датчик.

С помощью вольтметра проверить на отключенном разъеме подачу напряжения питания. Операция производится при включенном разъеме управляющего устройства и включенном зажигании. Паспортная величина: примерно 5 вольт. Если значение напряжения недостаточно, то нужно проверить подачу напряжения питания на управляющее устройство, включая соединение с массой.

По материалам книги «Автомобильная электроника».

Иногда электродвигатель включается слишком поздно, когда температура антифриза уже высока. Это может быть вызвано неисправностью клапана в крышке радиатора или нештатными параметрами датчика включения. Проверить температуру срабатывания прибора, можно дома, с помощью мультиметра и термометра.

После отключения электрического разъема, датчик выкручивается ключом. Для исключения ожогов, снимать прибор нужно только с холодного двигателя, предварительно слив антифриз. При обратной установке, желательно использовать новую уплотнительную медную шайбу и не прикладывать слишком больших усилий при затяжке.

Температура включения выгравирована на торце, она может быть от 92 до 95 градусов. Для проверки, надо подсоединить мультиметр в режиме измерения сопротивления и погрузить резьбовую часть в емкость с водой.

Читать еще:  Что такое дти двигатель

Нагревая воду и следя за показаниями мультиметра, регистрируем по термометру момент включения, а при остывании температуру выключения. Стандартно это 92 и 87 градусов, при значительных отклонениях, особенно критично позднее срабатывание, прибор требует замены.

Для улучшения охлаждения, возможна установка двойного вентилятора от «Нивы». Существуют две модификации для размещения: после радиатора или перед ним.

Нивовский нагнетающий радиатор 21214-1300024-43 (ставится перед радиатором)

На ВАЗ 2110, можно установить с минимальными доработками креплений по месту, любой из вариантов. При параллельном включении электродвигателей, потребляемый ток возрастает до 40 ампер, что требует замены проводки.

Нивовский всасывающий радиатор (ставится после радиатора)

Следите за температурой двигателя. Если поздно заметить перегрев, то кроме закипания антифриза и вынужденной остановки возможны и более тяжелые последствия: деформация головки блока цилиндров, заклинивание распределительного вала. При дефектах в работе вентилятора системы охлаждения ВАЗ 2110 неисправности можно диагностировать самостоятельно, проверив термостат, электродвигатель, реле, датчик включения.

Как проверить датчик температуры ГБО 4 поколения

Определить работоспособность термодатчиков можно двумя способами.

  1. Подключить кабель для настройки газового оборудования. Сравнить показания измерителей в диагностической программе с реальными параметрами, полученными при помощи пирометра или термопары мультиметра.
  2. Выставить мультиметр в положение измерения сопротивления и замерить сопротивление на контактах датчика (полярность не имеет значения). При температуре окружающего воздуха (25°C) показания должны соответствовать номиналу (указывается на корпусе датчика или в документации). Если нагреть термоэлемент, хотя бы руками, его сопротивление должно понижаться.

Доставка транспортной компанией

Доставка одной из транспортных компаний, имеющих представительство в Вашем городе. Срок доставки: 2-10 дней в зависимости от удаленности Вашего населенного пункта от г.
Тольятти. Самый удобный и быстрый способ доставки заказов разных габаритов. Стоимость доставки от 250 руб. в зависимости от веса и дальности доставки.

Отправление заказов транспортными компаниями осуществляются по 100% оплате за заказ.
Отправка транспортными компаниями ПЭК, КИТ, Байкал-Сервис осуществляется в среду, четверг и пятницу.

На каких автомобилях чаще встречается данная проблема

Проблема с кодом P2185 может встречаться на различных машинах, но всегда есть статистика, на каких марках эта ошибка присутствует чаще. Вот список некоторых из них:

  • Acura
  • Audi (Ауди а3, Ауди q7)
  • BMW
  • Chevrolet (Шевроле Спарк)
  • Dodge
  • Ford
  • Honda (Хонда Аккорд, Пилот, СРВ, Степвагон, Фит, Цивик)
  • Seat (Сеат Ибица)
  • Skoda (Шкода Октавия, Суперб)
  • Volkswagen (Фольксваген Гольф, Джетта, Кадди, Пассат, Тигуан, Транспортер)

С кодом неисправности Р2185 иногда можно встретить и другие ошибки. Наиболее часто встречаются следующие: P0115, P0116, P0117, P0118, P0119, P0125, P0128, P2182, P2183, P2184, P2186.

Датчик температуры охлаждающей жидкости Шевроле Круз

Современные автомобили буквально напичканы различной электроникой, все они обладают необходимыми функциями для повышения комфорта водителя и пассажиров. Но не все электроника нацелена на повышения комфорта водителя, множество электроники необходимо для управления двигателем автомобиля и его характеристиками. Например, в автомобиле Шевроле Круз используется множество датчиков, каждый из которых отвечает за конкретные функции, один из важных датчиков о котором пойдет речь в данной статье это датчик температуры охлаждающей жидкости. Данный датчик выполняет множество задач, необходимых для правильной работы двигателя автомобиля.

В статье подробно рассказывается о датчик температуры охлаждающей жидкости, а именно об его назначении, конструкции, расположении, признаках неисправности, способах проверки, замены и многом другом.

Назначение ДТОЖ

Для определения температуры охлаждающей жидкости на автомобиле Шевроле Круз применяется специальный датчик, который определяет температуры жидкости путем изменения своего сопротивления. Так же датчик, передавая показания на ЭБУ, помогает ему откорректировать топливную смесь в зависимости от температуры двигателя. Например, при пуске двигателя в холодное время года, двигателю необходимо больше топлива чтобы прогреться до рабочей температуры, а в жаркое время наоборот нужно меньше топлива.

Датчик определяет температуру и корректирует топливную смесь, если датчик ломается, то двигателю сложно запускаться на холодную либо горячую.

Датчик так же отвечает за включение и отключение вентилятора охлаждения двигателя.

Конструкция

Датчик представляет собой цельную деталь, выполненную из бронзы внутри которой помещен терморезистор, который меняет свое сопротивление с изменением температуры антифриза. На датчике находится разъем для подключения цепи питания и управления ДТОЖ, которая связана напрямую с блоком управления двигателем.

Расположение

Так как в двигателе Шевроле Круз большое количество различных датчиков, то найти именно ДТОЖ для человека, не имеющего опыта в ремонте автомобиле довольно сложно. Находится ДТОЖ Шевроле Круз вблизи корпуса термостата, и крепиться с помощью специального зажима через уплотнительное резиновое кольцо.

Читать еще:  Шевроле круз сколько требуется масла в двигатель

На картинке красным кругом показано детально, где находится ДТОЖ на Шевроле Круз

Признаки неисправности

При поломке ДТОЖ на автомобиле появляются следующие признаки неисправности:

  • Постоянно крутится вентилятор охлаждения двигателя, такая поломка может вывести его из строя путем перегорания обмотки в электродвигателе;
  • Сложный запуск двигателя на холодную или на горячую, двигатель запускается и сразу глохнет с небольшой детонацией;
  • Нет показаний на приборной панели автомобиля о температуре охлаждающей жидкости;
  • Повышается расход топлива из-за неправильной корректировки топливной смеси автомобиля блоком управления двигателем;

Если на вашем автомобиле появились подобные признаки неисправности, то необходимо проверить ДТОЖ на исправность.

Проверка ДТОЖ Шевроле Круз

Проверка датчика осуществляется довольно просто достаточно лишь иметь под рукой обычный мультиметр и градусник (лучше всего для этого подходит второй мультиметр способный мерить температуру).

Для проверки потребуется снять датчик с автомобиля, как это сделать читайте немного ниже.

  • Выставляем на мультметре переключатель на параметр измерения сопротивления;
  • Подключаем щупы мультметра к датчику;
  • Подготавливаем кипяток в стакане в который опущен градусник;
  • Помещаем в стакан с кипятком датчик и смотрим за изменением сопротивления на экране мультиметра;
  • Сверяем показания сопротивления датчика с таблицей представленной ниже, если показания сходятся, то датчик исправен, в противном случае датчик необходимо заменить;

Стоимость датчика

Цена датчика зависит от модели и фирмы производителя, оригинальные датчики, как правило, стоят намного дороже, чем китайские, но в настоящее время и поддельные детали имеют хорошее качество и к тому, же стоят намного дешевле. Цена на оригинальный ДТОЖ Шевроле Круз начинается от 500 рублей и достигает 4000 рублей.

Замена датчика температуры Шевроле Круз

Произвести замену датчика на Шевроле Круз довольно просто, для этого даже не потребуется никаких инструментов кроме пассатижей.

Работу необходимо выполнять только на холодном двигателе, так как руки будут напрямую контактировать с охлаждающей жидкостью, которая может вызвать ожог.

  • Находим датчик температуры;
  • Снимаем разъем с датчика;
  • Тянем вверх стопор датчика пассатижами;
  • Вынимаем датчик и затыкаем пальцем отверстие под датчик, чтобы антифриз не выбегал;
  • Быстро устанавливаем новый датчик на место старого, чтобы антифриза утекло как можно меньше;
  • Устанавливаем стопор и подключаем разъем к датчику;

Процесс замены завершен, можно посмотреть видео по замене ДТОЖ на Круз.

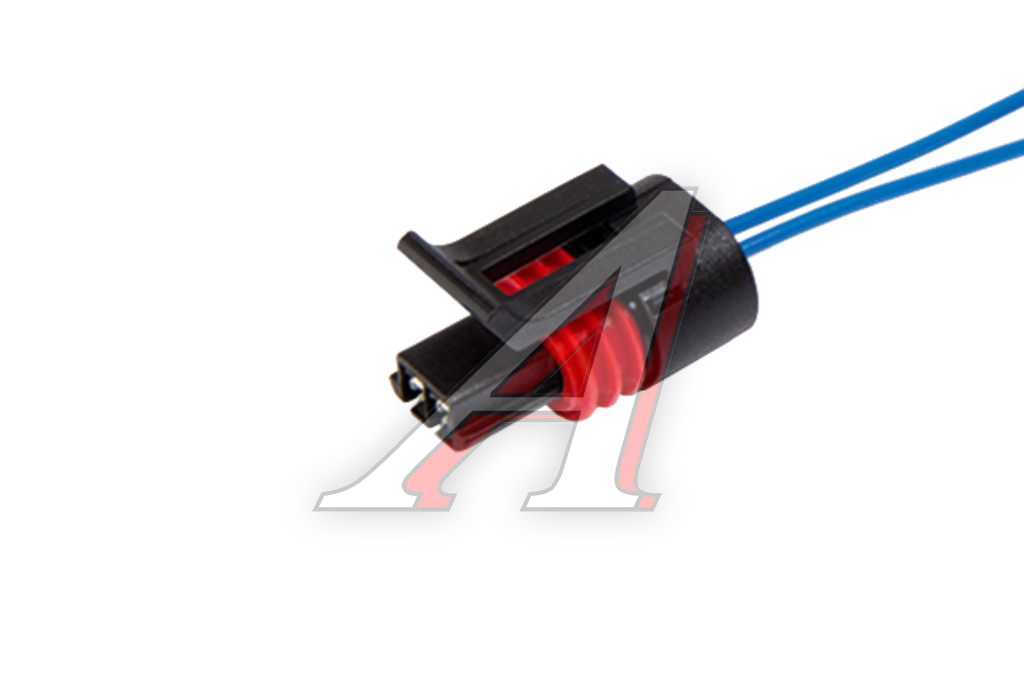

Разъем ВАЗ-2108-2110 датчика температуры охлаждающей жидкости герметичный CARGEN
